تفاوت شیر فلکه و شیرگازی

تفاوت اصلی شیر فلکه و شیر گازی در مکانیزم باز و بسته‌شدن، سرعت عملکرد و نحوه استفاده از آن‌ها در خط لوله است. در این مقایسه منظور از شیر فلکه، شیر کشویی یا Gate Valve و منظور از شیر گازی، شیر توپی یا Ball Valve است.

در شیر کشویی یک گیت یا دیسک با حرکت خطی بالا و پایین می‌رود تا مسیر جریان باز یا بسته شود. در مقابل، در شیر توپی یک گوی سوراخ‌دار با چرخش ۹۰ درجه مسیر سیال را باز یا مسدود می‌کند.

همین تفاوت در مکانیزم باعث می‌شود Ball Valve معمولاً سریع‌تر باز و بسته شود، درحالی‌که Gate Valve برای باز یا بسته‌شدن کامل به چند دور چرخش فلکه نیاز دارد. با این حال نمی‌توان گفت شیر گازی همیشه بهتر از شیر فلکه است؛ انتخاب صحیح به نوع سیال، فشار و دما، سایز خط، دفعات عملکرد، نوع اتصال و شرایط بهره‌برداری بستگی دارد.

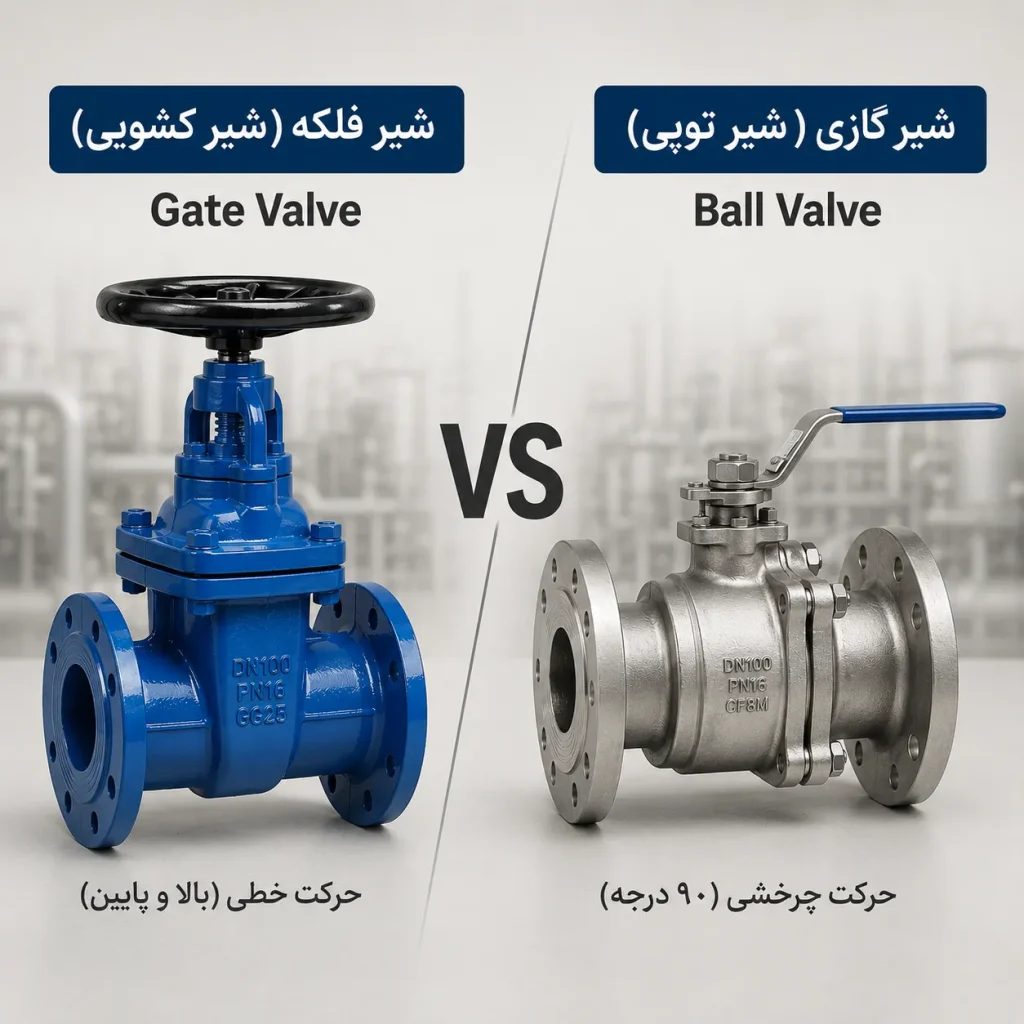

تفاوت شیر فلکه و شیر گازی در یک نگاه

یک نکته مهم درباره اصطلاح «شیر فلکه»

در بازار ایران عبارت شیر فلکه گاهی به‌صورت عمومی برای شیرهایی که دارای Handwheel یا فلکه دستی هستند استفاده می‌شود. بنابراین شیر فلکه الزاماً نام دقیق یک مکانیزم مشخص نیست.

در این مقاله وقتی از «شیر فلکه» صحبت می‌کنیم، منظور Gate Valve یا شیر کشویی است؛ شیری که یک گیت در داخل آن به‌صورت عمودی حرکت کرده و مسیر جریان را باز یا بسته می‌کند.

به همین ترتیب، منظور از «شیر گازی» در این مقایسه Ball Valve یا شیر توپی ربع‌گرد است. برای مشاهده مدل‌های صنعتی این گروه می‌توانید دسته شیر گازی را بررسی کنید.

شیر فلکه یا Gate Valve چیست؟

Gate Valve یک شیر قطع و وصل جریان است که داخل آن یک گیت بین Seatها حرکت می‌کند. با چرخاندن Handwheel، Stem باعث بالا یا پایین رفتن گیت می‌شود.

وقتی شیر کاملاً باز است، گیت تا حد زیادی از مسیر جریان خارج می‌شود. به همین دلیل مسیر عبور سیال نسبتاً مستقیم است و افت فشار در حالت باز کامل پایین باقی می‌ماند.

Gate Valve اساساً برای Isolation یا ایزوله‌کردن خط استفاده می‌شود؛ یعنی شیر در شرایط معمول باید یا کاملاً باز یا کاملاً بسته باشد. استفاده طولانی از شیر کشویی در وضعیت نیمه‌باز برای تنظیم دبی می‌تواند باعث افزایش سرعت موضعی جریان، لرزش و فرسایش گیت و Seat شود.

در تجهیز فولاد، این خانواده بر اساس جنس و کاربرد به مدل‌هایی مانند شیر کشویی فولادی و شیر کشویی استیل تقسیم می‌شود.

شیر گازی یا Ball Valve چیست؟

Ball Valve از یک گوی سوراخ‌دار در داخل بدنه استفاده می‌کند. زمانی که سوراخ داخل گوی در امتداد مسیر لوله قرار دارد، شیر باز است و با چرخاندن گوی به اندازه ۹۰ درجه، مسیر جریان بسته می‌شود.

به همین دلیل شیر توپی در گروه Quarter-Turn Valve یا شیرهای ربع‌گرد قرار می‌گیرد و نسبت به Gate Valve بسیار سریع‌تر عمل می‌کند.

Ball Valveها از نظر طراحی مسیر عبور نیز می‌توانند متفاوت باشند. در مدل Full Bore یا Full Port قطر مسیر داخلی شیر تقریباً با قطر داخلی خط برابر است و محدودیت جریان کمی ایجاد می‌شود. در مدل Reduced Bore مسیر داخلی کوچک‌تر است و افت فشار بیشتری نسبت به مدل Full Bore ایجاد می‌کند.

برای مشاهده مدل‌های مختلف این خانواده می‌توانید محصولات شیر توپی صنعتی یا مدل‌های رزوه‌ای موجود در دسته شیر گازی صنعتی را بررسی کنید.

تفاوت مکانیزم عملکرد شیر فلکه و شیر گازی

مهم‌ترین تفاوت میان شیر فلکه و شیر گازی به نحوه حرکت عضو مسدودکننده جریان برمی‌گردد.

در Gate Valve، گیت به‌صورت خطی بالا و پایین حرکت می‌کند. اپراتور با چرخاندن فلکه، Stem را حرکت می‌دهد و گیت به‌تدریج از مسیر سیال خارج یا وارد آن می‌شود. بنابراین برای باز یا بسته‌شدن کامل شیر معمولاً چند دور چرخش فلکه لازم است.

در Ball Valve، یک گوی سوراخ‌دار در داخل بدنه قرار دارد. با چرخاندن اهرم به اندازه ۹۰ درجه، سوراخ گوی از امتداد مسیر لوله خارج شده و جریان قطع می‌شود. به همین دلیل شیر توپی در گروه شیرهای ربع‌گرد قرار می‌گیرد.

این تفاوت مکانیزم مستقیماً بر سرعت عملکرد، فضای مورد نیاز، امکان اتوماسیون و نحوه استفاده از دو شیر تأثیر می‌گذارد.

تفاوت سرعت باز و بسته‌شدن

اگر سرعت قطع یا وصل جریان اهمیت داشته باشد، Ball Valve معمولاً مزیت بیشتری دارد.

در شیر گازی، حرکت از حالت کاملاً باز تا کاملاً بسته تنها با چرخش ۹۰ درجه‌ای اهرم انجام می‌شود. اپراتور به‌سادگی می‌تواند از وضعیت دسته نیز باز یا بسته بودن شیر را تشخیص دهد.

در مقابل، در شیر کشویی لازم است فلکه چندین دور چرخانده شود تا گیت مسیر کامل خود را طی کند. به همین دلیل عملکرد آن نسبت به Ball Valve زمان بیشتری می‌برد.

البته سریع‌تر بودن همیشه به معنی مناسب‌تر بودن نیست. در برخی خطوط، باز یا بسته‌شدن بسیار سریع شیر می‌تواند تغییر ناگهانی سرعت جریان یا فشار ایجاد کند؛ بنابراین سرعت عملکرد نیز باید متناسب با طراحی سیستم انتخاب شود.

تفاوت افت فشار در شیر فلکه و شیر گازی

هر دو نوع شیر می‌توانند در حالت کاملاً باز، افت فشار نسبتاً کمی داشته باشند؛ اما طراحی داخلی آنها اهمیت زیادی دارد.

افت فشار در Gate Valve

هنگامی که شیر کشویی کاملاً باز است، گیت از مسیر اصلی جریان خارج می‌شود. در نتیجه سیال تقریباً در یک مسیر مستقیم از شیر عبور می‌کند.

این ویژگی یکی از دلایل استفاده از Gate Valve در خطوطی است که شیر برای مدت طولانی در وضعیت باز باقی می‌ماند.

افت فشار در Ball Valve

در Ball Valve باید به تفاوت Full Bore و Reduced Bore توجه کرد.

در مدل Full Bore، قطر سوراخ داخلی گوی تقریباً با قطر داخلی خط برابر است و محدودیت کمی در مسیر جریان ایجاد می‌شود.

اما در مدل Reduced Bore، قطر مسیر عبور کوچک‌تر است و در نتیجه افت فشار بیشتری ایجاد می‌شود.

بنابراین نمی‌توان صرفاً گفت «شیر گازی افت فشار کمتری دارد». برای مقایسه واقعی باید نوع Ball Valve و قطر مسیر داخلی آن مشخص باشد.

تفاوت آب‌بندی شیر فلکه و شیر گازی

نوع آب‌بندی یکی دیگر از عوامل مهم انتخاب است، اما مقایسه آن نباید به‌صورت مطلق انجام شود.

در Ball Valve، گوی در حالت بسته روی Seat قرار می‌گیرد و مسیر سیال مسدود می‌شود. کیفیت آب‌بندی به طراحی شیر، جنس Seat، سطح گوی، فشار، دما و شرایط بهره‌برداری وابسته است.

در Gate Valve نیز گیت روی Seatهای داخلی قرار گرفته و مسیر را می‌بندد. کیفیت Shut-off به طراحی گیت و سیت، متریال، میزان سایش اجزا و شرایط سرویس بستگی دارد.

بنابراین عبارت‌هایی مانند «شیر گازی همیشه بدون نشتی است» یا «شیر فلکه آب‌بندی ضعیف‌تری دارد» دقیق نیستند. برای کاربردهای حساس باید کلاس نشتی، نوع Seat و مشخصات سازنده بررسی شود.

در خطوط خورنده نیز جنس بدنه و قطعات داخلی اهمیت بیشتری پیدا می‌کند. در چنین شرایطی می‌توان مدل‌های شیر گازی استیل و شیر کشویی استیل را متناسب با شرایط سیال بررسی کرد.

آیا شیر فلکه برای تنظیم دبی مناسب است؟

Gate Valve برای قطع و وصل کامل جریان طراحی شده است و معمولاً انتخاب مناسبی برای کنترل مداوم دبی نیست.

اگر گیت برای مدت طولانی در حالت نیمه‌باز قرار گیرد، جریان با سرعت بیشتری از بخش محدودشده عبور می‌کند و ممکن است باعث ایجاد مواردی مانند:

• فرسایش گیت و Seat
• لرزش اجزای داخلی
• ایجاد نویز
• کاهش عمر آب‌بندی

شود.

بنابراین در شرایط عادی، شیر کشویی بهتر است در حالت کاملاً باز یا کاملاً بسته استفاده شود.

آیا شیر گازی برای تنظیم جریان مناسب است؟

Ball Valve استاندارد نیز در اصل برای سرویس On/Off طراحی شده است.

قرار دادن Ball Valve معمولی در حالت نیمه‌باز برای مدت طولانی می‌تواند باعث تمرکز جریان روی بخشی از Seat و گوی شود و در برخی سرویس‌ها فرسایش یا آسیب به اجزای آب‌بندی را افزایش دهد.

برای کنترل واقعی و مداوم دبی باید از شیری استفاده شود که طراحی آن برای Throttling یا Control Service مناسب باشد.

بنابراین اگر هدف اصلی شما تنظیم دقیق جریان است، صرفاً انتخاب بین شیر فلکه و شیر گازی مسئله را حل نمی‌کند و باید نوع دیگری از شیرآلات صنعتی متناسب با مشخصات فرایند بررسی شود.

شیر فلکه بهتر است یا شیر گازی برای آب؟

برای خطوط آب نمی‌توان یک پاسخ ثابت برای همه پروژه‌ها ارائه کرد. انتخاب میان Gate Valve و Ball Valve به سایز خط، فشار، تعداد دفعات باز و بسته‌شدن، نوع اتصال و نحوه بهره‌برداری بستگی دارد.

اگر شیر باید مرتب باز و بسته شود و قطع سریع جریان اهمیت داشته باشد، Ball Valve معمولاً گزینه قابل بررسی‌تری است؛ زیرا با یک حرکت ۹۰ درجه‌ای از حالت باز به بسته می‌رسد. شیر توپی نیز اساساً به‌عنوان یک شیر Quarter-Turn برای Isolation سریع استفاده می‌شود.

در مقابل، اگر شیر عمدتاً برای ایزوله‌کردن یک بخش از خط استفاده شود و بیشتر زمان خود را در حالت کاملاً باز یا کاملاً بسته بگذراند، شیر کشویی می‌تواند انتخاب مناسبی باشد. Gate Valve نیز در خانواده شیرهای Isolation قرار می‌گیرد.

بنابراین برای خطوط آب:

• قطع و وصل سریع و پرتکرار: Ball Valve بیشتر قابل بررسی است.
• ایزوله‌کردن خط و کارکرد عمدتاً در وضعیت باز یا بسته: Gate Valve می‌تواند مناسب باشد.
• تنظیم دقیق و مداوم دبی: معمولاً باید نوع دیگری از شیر متناسب با کنترل جریان بررسی شود.

در نهایت متریال شیر نیز باید با کیفیت آب، شرایط محیط و طراحی سیستم تطبیق داشته باشد.

برای خطوط گاز شیر گازی بهتر است یا شیر فلکه؟

نام رایج «شیر گازی» به‌تنهایی به این معنی نیست که هر Ball Valve برای هر نوع سرویس گاز مناسب است.

در خطوط گاز باید علاوه بر نوع شیر، مواردی مانند نوع گاز، فشار و دما، متریال بدنه، Seat، Stem Seal، کلاس فشار، استانداردهای پروژه و الزامات ایمنی بررسی شوند.

Ball Valveها در صنایع نفت و گاز کاربرد گسترده‌ای دارند و مدل‌هایی از آنها با طراحی Fire Safe و الزامات ویژه سرویس‌های هیدروکربنی تولید می‌شوند. برای مثال برخی Ball Valveهای صنعتی سازندگان معتبر دارای تأییدیه‌های Fire Safe و طراحی مخصوص صنایع نفت، گاز و پتروشیمی هستند.

بنابراین در یک خط گاز صنعتی، سؤال اصلی نباید فقط این باشد که:

«Ball Valve است یا Gate Valve؟»

بلکه باید بررسی شود:

• شیر برای همان نوع گاز مجاز است؟
• فشار و دمای طراحی را پوشش می‌دهد؟
• Seat و Seal با سیال سازگارند؟
• Fire Safe بودن لازم است؟
• استاندارد پروژه چه نوع شیری را مشخص کرده است؟
• شیر برای Isolation معمولی است یا Emergency Shutdown؟

برای خطوط صنعتی با بدنه کربن استیل نیز می‌توانید مدل‌های موجود در دسته شیر گازی فولادی را بررسی کنید. این دسته در تجهیز فولاد شامل مدل‌های مختلف شیر گازی فولادی برای شرایط و کلاس‌های فشاری متفاوت است.

آیا هر شیر گازی برای گاز طبیعی مناسب است؟

خیر. واژه «شیر گازی» یک نام رایج بازار برای گروهی از Ball Valveهاست و نباید صرفاً بر اساس نام محصول، آن را برای سرویس گاز انتخاب کرد.

مشخصات و تأییدیه سازنده باید صراحتاً با سرویس مورد نظر سازگار باشد. در کاربردهای حساس نفت و گاز، ویژگی‌هایی مانند Fire Safe، Anti-static و الزامات نشتی نیز می‌توانند اهمیت داشته باشند. نمونه‌های صنعتی دارای API 607 Fire Safe و تجهیزات Anti-static در بازار تخصصی شیرآلات وجود دارند.

شیر فلکه بهتر است یا شیر گازی برای بخار؟

در خطوط بخار، پاسخ حتی بیشتر به مشخصات دقیق شیر وابسته است.

Ball Valveهایی وجود دارند که به‌طور مشخص برای سرویس بخار طراحی شده‌اند. برای مثال Spirax Sarco مدل‌هایی از Ball Valve را برای Steam، Condensate، Compressed Air و Water معرفی می‌کند. بنابراین نمی‌توان گفت Ball Valve اصولاً برای بخار مناسب نیست.

از طرف دیگر، انتخاب شیر بخار باید با مواردی مانند:

• فشار بخار
• دمای بخار
• Saturated یا Superheated بودن سرویس
• جنس بدنه
• جنس Seat
• Packing
• کلاس فشار
• نوع اتصال
• شرایط راه‌اندازی خط

هماهنگ باشد.

در سیستم‌های بخار همچنین سرعت بازکردن شیر اهمیت دارد. در زمان راه‌اندازی، بازکردن تدریجی شیرهای Isolation می‌تواند برای جلوگیری از حرکت ناگهانی کندانس و مشکلات ناشی از آن اهمیت داشته باشد؛ Spirax Sarco نیز توصیه می‌کند شیرهای ایزوله در Steam Main هنگام Start-up به‌آرامی باز شوند.

به همین دلیل، سرعت بالای Ball Valve همیشه یک مزیت عملیاتی در خط بخار نیست و روش بهره‌برداری نیز باید در نظر گرفته شود.

در تجهیز فولاد، برای بررسی گزینه‌های فلزی مناسب خطوط صنعتی می‌توانید دسته شیر توپی فولادی و شیر کشویی فولادی را مقایسه کنید. وجود این دسته‌ها و کاربرد آنها در خطوط صنعتی فعلی سایت تأیید شده است.

انتخاب سریع بر اساس نوع سرویس

نتیجه این است که نوع سیال به‌تنهایی برای انتخاب میان شیر فلکه و شیر گازی کافی نیست. شرایط طراحی و مشخصات واقعی شیر باید در کنار نوع سرویس بررسی شوند.

تفاوت شیر فلکه و شیر گازی از نظر فضای نصب

ابعاد خود شیر تنها عامل تعیین‌کننده فضای مورد نیاز نیست؛ نوع مکانیزم عملکرد نیز اهمیت دارد.

در شیر کشویی، Stem و گیت هنگام باز و بسته‌شدن حرکت خطی دارند و در بسیاری از طراحی‌ها فضای عمودی بیشتری در بالای شیر برای فلکه، ساقه و مجموعه Bonnet مورد نیاز است. این موضوع به‌خصوص در محل‌هایی که ارتفاع نصب محدود است باید از قبل بررسی شود.

در مقابل، Ball Valve معمولاً ساختار جمع‌وجورتری دارد و باز و بسته‌شدن آن با چرخش ۹۰ درجه‌ای Stem انجام می‌شود. بااین‌حال اهرم شیر نیز برای حرکت نیاز به فضای جانبی دارد و در مدل‌های مجهز به Actuator باید ابعاد عملگر هم در نظر گرفته شود.

بنابراین در فضای محدود باید فقط ابعاد بدنه را مقایسه نکنید و موارد زیر را نیز بررسی کنید:

• فضای حرکت فلکه یا اهرم
• ارتفاع Stem
• فضای لازم برای تعمیر و بازکردن شیر
• ابعاد Actuator در مدل‌های اتوماتیک
• دسترسی اپراتور به شیر
• فاصله شیر از تجهیزات و خطوط مجاور

تفاوت از نظر تعمیر و نگهداری

هزینه و سهولت تعمیرات به طراحی دقیق شیر وابسته است و نمی‌توان صرفاً بر اساس Gate Valve یا Ball Valve بودن، یکی را همیشه کم‌هزینه‌تر دانست.

تعمیر و نگهداری Gate Valve

اجزایی که در یک شیر کشویی ممکن است در طول زمان نیاز به بررسی داشته باشند شامل:

• Stem
• Packing
• Gate
• Seat
• Gasket
• Bonnet
• Handwheel

است.

سایش گیت و Seat، نشتی از Packing Stem و مشکلات مکانیزم حرکت از مواردی هستند که در سرویس و تعمیر این خانواده بررسی می‌شوند.

برای خطوطی که Gate Valve انتخاب شده است، استفاده صحیح شیر در وضعیت کاملاً باز یا کاملاً بسته می‌تواند از آسیب‌های ناشی از Throttling طولانی‌مدت جلوگیری کند.

مدل‌های مختلف این خانواده را می‌توانید در دسته شیر کشویی صنعتی مشاهده کنید.

تعمیر و نگهداری Ball Valve

در شیر توپی نیز وضعیت اجزایی مانند:

• Ball
• Seat
• Stem
• Stem Seal
• Body Seal
• Handle یا Actuator

اهمیت دارد.

ساختار بدنه Ball Valve نیز روی تعمیرپذیری تأثیر می‌گذارد. شیرهای توپی ممکن است به‌صورت یک‌تکه، دوتکه یا سه‌تکه ساخته شوند و دسترسی به اجزای داخلی در این طراحی‌ها یکسان نیست.

به‌عنوان مثال، Ball Valve سه‌تکه معمولاً امکان دسترسی ساده‌تری به مجموعه Ball و Seat برای سرویس دارد، اما این مزیت باید در کنار فشار کاری، نوع اتصال، متریال و مشخصات پروژه بررسی شود.

برای مقایسه مدل‌های مختلف می‌توانید دسته شیر توپی را بررسی کنید.

کدام شیر عمر بیشتری دارد؟

نمی‌توان یک عدد یا حکم ثابت برای عمر Gate Valve و Ball Valve اعلام کرد.

طول عمر هر دو شیر به عواملی مانند موارد زیر وابسته است:

• نوع سیال
• فشار و دمای کاری
• دفعات باز و بسته‌شدن
• سرعت جریان
• وجود ذرات جامد
• خوردگی
• کیفیت متریال
• طراحی Seat و Seal
• کیفیت ساخت
• نحوه نصب
• شیوه بهره‌برداری
• برنامه تعمیر و نگهداری

برای مثال، یک Gate Valve که به‌صورت مداوم در حالت نیمه‌باز استفاده شود ممکن است دچار فرسایش گیت و Seat شود. از طرف دیگر، Ball Valve با Seat نامناسب برای دمای خط نیز می‌تواند عمر کاری کوتاهی داشته باشد.

بنابراین به‌جای پرسیدن اینکه «کدام نوع شیر عمر بیشتری دارد؟»، بهتر است پرسیده شود:

کدام شیر با متریال و طراحی مناسب برای شرایط واقعی این خط انتخاب شده است؟

تفاوت شیر فلکه و شیر گازی از نظر اتوماسیون

یکی از تفاوت‌های عملی مهم این دو خانواده، نوع حرکت مورد نیاز برای باز و بسته‌شدن است.

اتوماسیون Ball Valve

Ball Valve یک شیر ربع‌گرد است و Stem آن برای باز و بسته‌شدن تنها حدود ۹۰ درجه می‌چرخد. به همین دلیل استفاده از عملگرهای مختلف روی این نوع شیر بسیار متداول است.

بسته به کاربرد می‌توان از:

• Pneumatic Actuator
• Electric Actuator
• Hydraulic Actuator

استفاده کرد.

این ویژگی باعث شده شیرهای توپی در بسیاری از سیستم‌هایی که قطع و وصل از راه دور، Interlock یا کنترل خودکار مورد نیاز است کاربرد گسترده‌ای داشته باشند.

اتوماسیون Gate Valve

Gate Valve نیز قابلیت تجهیز به Actuator دارد، اما مکانیزم آن معمولاً Multi-Turn است. عملگر باید Stem را به تعداد دور کافی حرکت دهد تا گیت کاملاً باز یا بسته شود.

بنابراین Actuator مورد استفاده در Gate Valve و Ball Valve از نظر مکانیزم و مشخصات یکسان نیست.

در انتخاب عملگر باید مواردی مانند:

• Torque مورد نیاز
• تعداد دور
• زمان باز و بسته‌شدن
• Fail Position
• منبع انرژی
• شرایط محیطی
• درجه حفاظت
• نیاز به Position Feedback

بررسی شوند.

Ball Valve یا Gate Valve برای سیستم اتوماتیک؟

اگر هدف اصلی قطع و وصل سریع و پرتکرار به‌صورت اتوماتیک باشد، Ball Valve در بسیاری از پروژه‌ها گزینه قابل بررسی مناسبی است؛ زیرا مکانیزم Quarter-Turn آن با Actuatorهای ربع‌گرد سازگاری خوبی دارد.

اما این مسئله به این معنی نیست که Gate Valve قابلیت اتوماسیون ندارد. در خطوط بزرگ، خطوط فرایندی و سیستم‌هایی که Gate Valve بر اساس طراحی پروژه انتخاب شده است، استفاده از Multi-Turn Electric Actuator کاملاً متداول است.

پس انتخاب باید ابتدا بر اساس وظیفه فرایندی شیر انجام شود و سپس Actuator مناسب همان شیر انتخاب شود.

تفاوت از نظر سرعت عملکرد و دفعات استفاده

اگر شیر در طول بهره‌برداری مرتباً باز و بسته می‌شود، تعداد سیکل کاری اهمیت زیادی پیدا می‌کند.

Ball Valve به دلیل حرکت کوتاه ۹۰ درجه‌ای، برای بسیاری از کاربردهای پرتکرار مزیت عملیاتی دارد. اپراتور نیز می‌تواند در مدت کوتاهی وضعیت شیر را تغییر دهد.

در مقابل، Gate Valve برای رسیدن از حالت کاملاً باز به بسته نیازمند چند دور چرخش است و بیشتر در نقاطی کاربرد دارد که شیر برای مدت نسبتاً طولانی در یک وضعیت باقی می‌ماند.

با این حال دفعات عملکرد مجاز و عمر سیکلی هر شیر باید بر اساس طراحی و مشخصات همان محصول بررسی شود و نمی‌توان برای تمام شیرهای یک خانواده عدد ثابتی اعلام کرد.

مقایسه سریع نصب، تعمیر و اتوماسیون

در نتیجه، Ball Valve از نظر سرعت عملکرد و سازگاری با اتوماسیون ربع‌گرد مزیت مشخصی دارد، اما این موضوع به‌تنهایی دلیل جایگزینی Gate Valve نیست. نوع شیر باید ابتدا بر اساس عملکرد مورد نیاز خط انتخاب شود.

شیر فلکه بهتر است یا شیر گازی؟

پاسخ کوتاه این است که هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب درست به وظیفه‌ای بستگی دارد که شیر باید در خط انجام دهد.

اگر نیاز اصلی قطع و وصل سریع جریان باشد، Ball Valve معمولاً گزینه مناسب‌تری برای بررسی است. اما اگر شیر بیشتر برای ایزوله‌کردن یک بخش از خط استفاده می‌شود و قرار است مدت زیادی کاملاً باز یا بسته باقی بماند، Gate Valve می‌تواند انتخاب مناسبی باشد.

به همین دلیل بهتر است قبل از خرید، نوع شیر را بر اساس شرایط واقعی سیستم انتخاب کنید، نه صرفاً قیمت یا نام رایج محصول.

چه زمانی شیر گازی یا Ball Valve انتخاب مناسب‌تری است؟

استفاده از شیر توپی بیشتر قابل بررسی است اگر:

• باز و بسته‌شدن سریع اهمیت دارد؛
• شیر در طول بهره‌برداری دفعات بیشتری عمل می‌کند؛
• عملکرد ربع‌گرد برای اپراتور مزیت دارد؛
• نیاز به نصب Actuator وجود دارد؛
• فضای نصب از نظر ارتفاع محدود است؛
• وضعیت باز یا بسته شیر باید سریع قابل تشخیص باشد؛
• مدل Full Bore برای کاهش محدودیت مسیر جریان مورد نیاز است.

در پروژه‌هایی که اتصال رزوه‌ای مدنظر است، محصولات گروه شیر گازی نیز می‌توانند بسته به متریال و کلاس فشار بررسی شوند.

چه زمانی Gate Valve یا شیر فلکه مناسب‌تر است؟

استفاده از شیر کشویی بیشتر قابل بررسی است اگر:

• وظیفه اصلی شیر Isolation باشد؛
• شیر معمولاً مدت زیادی کاملاً باز یا کاملاً بسته باقی بماند؛
• مسیر نسبتاً مستقیم جریان در حالت باز اهمیت داشته باشد؛
• طراحی پایپینگ پروژه Gate Valve را مشخص کرده باشد؛
• باز و بسته‌شدن سریع اولویت اصلی سیستم نباشد؛
• شرایط سرویس و استاندارد پروژه با ساختار Gate Valve سازگار باشد.

در خطوط فشار بالا و کوچک‌قطر نیز مدل‌های فورج مانند شیر کشویی فولادی می‌توانند بر اساس کلاس فشار و مشخصات پروژه بررسی شوند.

انتخاب شیر فلکه یا شیر گازی بر اساس شرایط واقعی

این جدول یک راهنمای اولیه است و جایگزین بررسی مشخصات مهندسی شیر نمی‌شود.

۱۲ سؤال قبل از انتخاب بین شیر فلکه و شیر گازی

قبل از خرید، پاسخ این سؤال‌ها می‌تواند انتخاب را بسیار ساده‌تر کند:

1. نوع سیال چیست؟
   آب، بخار، هوا، گاز، مواد شیمیایی یا سیال دیگری؟
2. فشار طراحی و فشار کاری خط چقدر است؟
   Class یا PN شیر باید با شرایط واقعی سیستم تطبیق داشته باشد.
3. دمای کاری چقدر است؟
   جنس Seat، Packing و بدنه باید دمای مورد نیاز را تحمل کنند.
4. سایز خط چیست؟
   نوع و ساختار شیر ممکن است با افزایش سایز تغییر کند.
5. شیر چند بار باز و بسته می‌شود؟
   در عملکرد پرتکرار، سرعت و تعداد سیکل اهمیت بیشتری پیدا می‌کند.
6. سرعت قطع جریان مهم است؟
   اگر پاسخ مثبت باشد، Ball Valve معمولاً مزیت بیشتری دارد.
7. شیر برای Isolation است یا کنترل دبی؟
   اگر کنترل دقیق جریان مورد نیاز است، احتمالاً باید نوع دیگری از شیرآلات صنعتی بررسی شود.
8. نوع اتصال چیست؟
   فلنجی، دنده‌ای، Socket Weld یا Butt Weld؟
9. متریال بدنه چه باید باشد؟
   کربن استیل، استنلس استیل یا متریال دیگر؟
10. آیا نیاز به Actuator وجود دارد؟
    اگر سیستم اتوماتیک است، نوع حرکت و Torque شیر باید از ابتدا مشخص شود.
11. آیا Full Bore مورد نیاز است؟
    در Ball Valve این موضوع می‌تواند روی افت فشار و ابعاد شیر اثر بگذارد.
12. استاندارد یا Vendor List پروژه چه می‌گوید؟
    در پروژه‌های صنعتی، مشخصات مهندسی پروژه بر انتخاب عمومی مقدم است.

اشتباهات رایج هنگام انتخاب شیر فلکه و شیر گازی

انتخاب فقط بر اساس قیمت

ارزان‌تر بودن یک شیر به معنی مناسب‌تر بودن آن نیست. اگر نوع شیر با سرویس سازگار نباشد، هزینه تعمیر، توقف خط یا تعویض می‌تواند بسیار بیشتر از اختلاف قیمت اولیه باشد.

توجه نکردن به متریال Seat

به‌خصوص در Ball Valve، انتخاب Seat مناسب برای دما و سیال اهمیت زیادی دارد. صرفاً استیل یا فولادی بودن بدنه برای انتخاب کافی نیست.

استفاده از Gate Valve برای کنترل مداوم دبی

شیر کشویی معمولاً برای وضعیت کاملاً باز یا کاملاً بسته مناسب است و استفاده طولانی‌مدت در حالت نیمه‌باز می‌تواند به گیت و Seat آسیب بزند.

استفاده از Ball Valve معمولی به‌عنوان Control Valve

Ball Valve استاندارد نیز لزوماً برای تنظیم پیوسته جریان طراحی نشده است. در صورت نیاز به Throttling باید نوع شیر و Trim مناسب این سرویس انتخاب شود.

فرض اینکه هر «شیر گازی» برای خط گاز مناسب است

نام رایج بازار نباید جای بررسی استاندارد، Pressure Rating، متریال Seal و الزامات ایمنی را بگیرد.

نادیده گرفتن فضای تعمیر

ممکن است یک شیر در محل نصب جا شود، اما فضای کافی برای خارج‌کردن Stem، Bonnet، Actuator یا تعمیر اجزای داخلی وجود نداشته باشد. این موضوع باید از مرحله طراحی بررسی شود.

جمع‌بندی مقایسه شیر فلکه و شیر گازی

اگر بخواهیم تفاوت این دو شیر را در چند جمله خلاصه کنیم، Gate Valve با حرکت خطی گیت عمل می‌کند و بیشتر برای Isolation در حالت کاملاً باز یا بسته استفاده می‌شود، درحالی‌که Ball Valve با چرخش ۹۰ درجه‌ای گوی، امکان قطع و وصل سریع جریان را فراهم می‌کند.

Ball Valve معمولاً از نظر سرعت عملکرد و اتوماسیون ربع‌گرد مزیت دارد. Gate Valve نیز در بسیاری از خطوطی که شیر مدت طولانی در وضعیت باز یا بسته باقی می‌ماند، همچنان انتخاب متداولی است.

اما تصمیم نهایی نباید فقط بر اساس نام شیر انجام شود. نوع سیال، فشار، دما، متریال، سایز، نوع اتصال، دفعات عملکرد و استاندارد پروژه تعیین می‌کنند کدام گزینه مناسب‌تر است.

برای بررسی محصولات می‌توانید دسته‌های شیر کشویی و شیر توپی تجهیز فولاد را مشاهده کنید.

برای انتخاب دقیق‌تر نیز مشخصات خط شامل نوع سیال، سایز، فشار، دما و نوع اتصال را در اختیار کارشناسان تجهیز فولاد قرار دهید تا گزینه مناسب بر اساس شرایط پروژه بررسی شود.

سؤالات متداول درباره تفاوت شیر فلکه و شیر گازی

تفاوت اصلی شیر فلکه و شیر گازی چیست؟

تفاوت اصلی در مکانیزم باز و بسته‌شدن است. در شیر فلکه کشویی یا Gate Valve، گیت به‌صورت خطی بالا و پایین می‌رود؛ اما در شیر گازی یا Ball Valve، یک گوی سوراخ‌دار با چرخش ۹۰ درجه مسیر جریان را باز یا بسته می‌کند. به همین دلیل Ball Valve معمولاً سریع‌تر عمل می‌کند.

شیر گازی بهتر است یا شیر فلکه؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. اگر قطع و وصل سریع، عملکرد پرتکرار یا اتوماسیون ربع‌گرد اهمیت داشته باشد، Ball Valve معمولاً گزینه مناسب‌تری برای بررسی است. اگر شیر عمدتاً برای Isolation استفاده شود و مدت زیادی کاملاً باز یا بسته بماند، Gate Valve می‌تواند انتخاب مناسبی باشد.

شیر توپی همان شیر گازی است؟

در اصطلاح رایج بازار ایران، بسیاری از شیرهایی که با عنوان شیر گازی فروخته می‌شوند از مکانیزم Ball Valve یا شیر توپی استفاده می‌کنند. بااین‌حال برای کاربردهای صنعتی باید نوع دقیق شیر، فشار، متریال، اتصال و مشخصات سازنده بررسی شود.

برای مشاهده مدل‌های مختلف می‌توانید دسته شیر گازی را بررسی کنید.

آیا شیر فلکه همان Gate Valve است؟

در این مقاله منظور از شیر فلکه، شیر کشویی یا Gate Valve است. البته عبارت «شیر فلکه» در بازار گاهی به‌صورت عمومی برای چند نوع شیر دارای Handwheel استفاده می‌شود؛ بنابراین بهتر است هنگام سفارش، نام دقیق شیر نیز مشخص شود.

کدام شیر سریع‌تر باز و بسته می‌شود؟

Ball Valve سریع‌تر است؛ زیرا معمولاً تنها با چرخش ۹۰ درجه‌ای اهرم از حالت کاملاً باز به کاملاً بسته می‌رسد. Gate Valve برای جابه‌جایی کامل گیت به چند دور چرخش فلکه نیاز دارد.

کدام شیر افت فشار کمتری دارد؟

هر دو شیر در طراحی مناسب می‌توانند افت فشار کمی داشته باشند. Gate Valve در حالت کاملاً باز مسیر نسبتاً مستقیمی ایجاد می‌کند و Full Bore Ball Valve نیز مسیر عبوری تقریباً هم‌اندازه خط دارد. در Ball Valveهای Reduced Bore افت فشار بیشتر است.

آیا شیر فلکه برای تنظیم جریان مناسب است؟

Gate Valve معمولاً برای قطع و وصل کامل جریان طراحی می‌شود و استفاده مداوم در حالت نیمه‌باز برای تنظیم دبی توصیه نمی‌شود. این کار می‌تواند باعث فرسایش گیت و Seat شود.

آیا می‌توان با شیر گازی دبی را تنظیم کرد؟

Ball Valve استاندارد نیز عمدتاً برای سرویس On/Off استفاده می‌شود. نگه‌داشتن شیر معمولی در حالت نیمه‌باز برای کنترل مداوم جریان ممکن است به Seat و اجزای داخلی آسیب بزند. اگر کنترل دقیق دبی مورد نیاز باشد باید شیر متناسب با Control Service انتخاب شود.

برای آب شیر گازی بهتر است یا شیر فلکه؟

اگر قطع و وصل سریع و پرتکرار مورد نیاز باشد، Ball Valve معمولاً انتخاب قابل بررسی مناسبی است. اگر شیر برای ایزوله‌کردن بخشی از خط استفاده شود و عمدتاً در حالت کاملاً باز یا بسته باقی بماند، Gate Valve نیز گزینه متداولی است.

آیا هر شیر گازی برای خط گاز مناسب است؟

خیر. نام «شیر گازی» به‌تنهایی تأیید نمی‌کند که یک شیر برای هر سرویس گازی مناسب است. نوع گاز، فشار، دما، متریال، Seat، استانداردها و الزامات ایمنی پروژه باید بررسی شوند.

برای بخار شیر فلکه بهتر است یا شیر گازی؟

انتخاب برای بخار به فشار، دما، جنس بدنه، Seat، Packing، کلاس فشار و مشخصات سازنده بستگی دارد. هر دو خانواده می‌توانند مدل‌های مناسب یا نامناسب برای بخار داشته باشند؛ بنابراین نوع شیر به‌تنهایی معیار کافی نیست.

شیر کشویی فولادی بهتر است یا شیر گازی فولادی؟

این انتخاب نیز به عملکرد مورد نیاز بستگی دارد. شیر کشویی فولادی بیشتر برای Isolation با حرکت خطی گیت استفاده می‌شود، درحالی‌که شیر گازی فولادی امکان قطع و وصل سریع ربع‌گرد را فراهم می‌کند.

هنگام خرید بین Gate Valve و Ball Valve چه مشخصاتی را اعلام کنیم؟

برای انتخاب دقیق بهتر است حداقل این اطلاعات مشخص باشند:

• نوع سیال
• سایز خط
• فشار کاری و طراحی
• دمای کاری
• نوع اتصال
• جنس مورد نیاز
• دفعات باز و بسته‌شدن
• نیاز یا عدم نیاز به Actuator
• استاندارد یا مشخصات فنی پروژه

با این اطلاعات می‌توان گزینه مناسب‌تری را از میان شیرآلات صنعتی انتخاب کرد.
