توضیحات
فلنج گلودار فولادی چیست؟
فلنج گلودار فولادی (Weld Neck Flange) یکی از پرکاربردترین انواع فلنج فولادی است که برای اتصال لوله‌ها و تجهیزات در خطوط با فشار، دما و تنش مکانیکی بالا طراحی شده است. وجود گردن مخروطی (Neck) باعث می‌شود تنش‌های ناشی از فشار و ارتعاش به‌صورت یکنواخت از فلنج به لوله منتقل شوند و احتمال ایجاد ترک یا نشتی در محل اتصال به حداقل برسد.
اتصال این فلنج از طریق جوش لب به لب (Butt Weld) انجام می‌شود. به همین دلیل، در صنایع حساس مانند نفت، گاز، پتروشیمی، نیروگاه‌ها و خطوط انتقال بخار، فلنج گلودار به‌عنوان مطمئن‌ترین گزینه برای اتصال فلنجی شناخته می‌شود.
اگرچه این محصول یکی از زیرمجموعه‌های فلنج فولادی است، اما به دلیل استحکام بالاتر، در پروژه‌هایی که ایمنی و طول عمر سیستم اهمیت زیادی دارد، نسبت به بسیاری از مدل‌های دیگر ارجحیت دارد. برای آشنایی با سایر مدل‌ها، پیشنهاد می‌کنیم صفحه فلنج فولادی را نیز مطالعه کنید.
چرا فلنج گلودار فولادی بهترین انتخاب برای خطوط فشار بالا است؟
در خطوطی که فشار، دمای سیال یا ارتعاش زیاد است، محل اتصال لوله‌ها یکی از حساس‌ترین نقاط سیستم محسوب می‌شود. اگر انتقال تنش به‌درستی انجام نشود، احتمال ترک‌خوردگی، نشتی یا شکست اتصال افزایش پیدا می‌کند.
طراحی گردن مخروطی فلنج گلودار دقیقاً برای حل این مشکل انجام شده است. این طراحی باعث توزیع یکنواخت تنش‌ها شده و عملکرد اتصال را در شرایط سخت کاری بهبود می‌بخشد.
به همین دلیل، در پروژه‌های پالایشگاهی، خطوط بخار، خطوط انتقال نفت و گاز و سیستم‌های تحت فشار، این نوع فلنج یکی از اولین انتخاب‌های مهندسان پایپینگ است.
مزایای فلنج گلودار فولادی
✔ تحمل فشار و دمای بالا
به دلیل نوع اتصال و طراحی گردن، این فلنج برای شرایط کاری سخت و فشارهای بالا بسیار مناسب است.
✔ انتقال یکنواخت تنش
گردن مخروطی باعث کاهش تمرکز تنش در محل اتصال شده و احتمال ترک و خستگی فلز را کاهش می‌دهد.
✔ آب‌بندی مطمئن
در صورت اجرای صحیح جوشکاری و استفاده از گسکت مناسب، احتمال نشتی در این نوع فلنج بسیار پایین است.
✔ طول عمر بالا
در پروژه‌هایی که مطابق استاندارد نصب شوند، فلنج گلودار فولادی می‌تواند سال‌ها بدون افت عملکرد در مدار باقی بماند.
✔ مناسب پروژه‌های حساس
این فلنج انتخابی ایده‌آل برای پالایشگاه‌ها، نیروگاه‌ها، خطوط بخار، خطوط انتقال نفت و گاز و صنایع پتروشیمی است.
مزایا و معایب فلنج گلودار فولادی
| مزایا | معایب |
|---|---|
| بالاترین استحکام مکانیکی | هزینه بیشتر نسبت به اسلیپون |
| مناسب فشار و دمای بالا | نیاز به جوشکاری تخصصی |
| کاهش تنش در محل اتصال | زمان نصب بیشتر |
| عمر طولانی | هزینه اجرای بالاتر |
| مناسب پروژه‌های حساس | نیاز به نیروی متخصص برای نصب |
کاربردهای فلنج گلودار فولادی
فلنج گلودار فولادی در پروژه‌هایی استفاده می‌شود که قابلیت اطمینان، ایمنی و تحمل فشار بالا اهمیت زیادی دارد.
مهم‌ترین کاربردهای این محصول عبارت‌اند از:
- پالایشگاه‌های نفت
- صنایع گاز
- پتروشیمی
- نیروگاه‌ها
- خطوط انتقال بخار
- خطوط انتقال نفت خام
- خطوط انتقال گاز طبیعی
- صنایع فولاد
- کارخانه‌های سیمان
- صنایع معدنی
- سیستم‌های هیدرولیک فشار بالا
در بسیاری از این پروژه‌ها، فلنج گلودار در کنار شیر کشویی فولادی، شیر توپی فولادی، شیر سوزنی فولادی و سایر تجهیزات خطوط پایپینگ استفاده می‌شود.
انواع فلنج گلودار فولادی
فلنج‌های گلودار فولادی بر اساس متریال و کلاس فشاری تولید می‌شوند.
فلنج گلودار ASTM A105
رایج‌ترین مدل برای خطوط انتقال نفت، گاز، بخار و صنایع عمومی.
فلنج گلودار ASTM A350 LF2
مناسب پروژه‌هایی که در دماهای پایین فعالیت می‌کنند.
فلنج گلودار ASTM A694
برای خطوط انتقال نفت و گاز با فشار بالا و نیاز به استحکام بیشتر.
چه زمانی فلنج گلودار فولادی بهترین انتخاب است؟
| شرایط پروژه | مناسب است؟ |
|---|---|
| خطوط فشار بالا | ✅ |
| خطوط بخار | ✅ |
| پالایشگاه | ✅ |
| نیروگاه | ✅ |
| خطوط نفت و گاز | ✅ |
| فشار پایین با بودجه محدود | ❌ بهتر است فلنج اسلیپون فولادی بررسی شود |
| عدم امکان جوشکاری | ❌ بهتر است فلنج دنده ای فولادی انتخاب شود |
جدول انتخاب انواع فلنج فولادی
| نوع فلنج | بهترین کاربرد |
|---|---|
| فلنج گلودار فولادی | فشار و دمای بالا |
| فلنج اسلیپون فولادی | نصب سریع و اقتصادی |
| فلنج کور فولادی | بستن انتهای خطوط |
| فلنج ساکت ولد فولادی | خطوط فشار بالا با سایز کم |
| فلنج دنده ای فولادی | خطوط بدون جوشکاری |
| فلنج تخت فولادی | خطوط آب و تأسیسات |
تفاوت فلنج گلودار فولادی با سایر انواع فلنج
انتخاب نوع فلنج در پروژه‌های صنعتی به پارامترهایی مانند فشار کاری، دمای سیال، نوع اتصال، سایز لوله و شرایط محیطی بستگی دارد.
فلنج گلودار فولادی به دلیل طراحی خاص خود، یکی از مقاوم‌ترین انواع فلنج در سیستم‌های پایپینگ محسوب می‌شود، اما همیشه بهترین گزینه برای همه پروژه‌ها نیست. در برخی شرایط، مدل‌هایی مانند فلنج اسلیپون فولادی یا فلنج ساکت ولد فولادی می‌توانند انتخاب اقتصادی‌تر یا مناسب‌تری باشند.

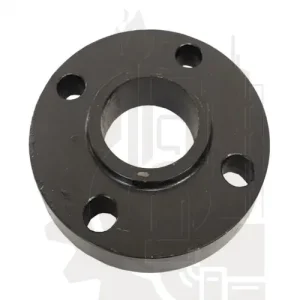

تفاوت فلنج گلودار فولادی و فلنج اسلیپون فولادی
این دو مدل از پرکاربردترین انواع فلنج فولادی هستند و معمولاً در پروژه‌های صنعتی با یکدیگر مقایسه می‌شوند.
در فلنج گلودار فولادی، اتصال به صورت Butt Weld انجام می‌شود و گردن مخروطی فلنج باعث انتقال یکنواخت تنش‌ها می‌شود. این ویژگی باعث شده است که این فلنج برای خطوط فشار و دمای بالا مناسب باشد.
در مقابل، فلنج اسلیپون فولادی دارای ساختار ساده‌تری است. لوله داخل فلنج قرار گرفته و از داخل و خارج جوشکاری می‌شود. نصب آن سریع‌تر و هزینه اجرای آن کمتر است، اما تحمل تنش و فشار آن معمولاً پایین‌تر از فلنج گلودار است.
جدول مقایسه فلنج گلودار و اسلیپون
| ویژگی | فلنج گلودار فولادی | فلنج اسلیپون فولادی |
|---|---|---|
| نوع اتصال | Butt Weld | Slip On + جوشکاری |
| تحمل فشار | بسیار بالا | متوسط تا بالا |
| مقاومت در برابر تنش | عالی | خوب |
| هزینه خرید | بیشتر | کمتر |
| سرعت نصب | متوسط | بیشتر |
| مناسب خطوط حساس | ✅ | محدود |

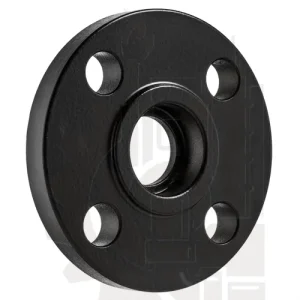

تفاوت فلنج گلودار فولادی و فلنج ساکت ولد فولادی
هر دو مدل برای شرایط کاری سخت استفاده می‌شوند، اما کاربرد آن‌ها متفاوت است.
فلنج ساکت ولد فولادی بیشتر برای لوله‌های با قطر کم و فشار بالا کاربرد دارد. در این مدل، لوله داخل سوکت فلنج قرار گرفته و سپس جوشکاری انجام می‌شود.
اما فلنج گلودار فولادی برای طیف وسیع‌تری از سایزها قابل استفاده است و در خطوطی که انتقال تنش اهمیت دارد، عملکرد بهتری ارائه می‌دهد.
مقایسه فلنج گلودار و ساکت ولد
| ویژگی | فلنج گلودار فولادی | فلنج ساکت ولد فولادی |
|---|---|---|
| محدوده سایز | گسترده | بیشتر سایزهای کوچک |
| روش اتصال | Butt Weld | Socket Weld |
| تحمل فشار | بسیار بالا | بالا |
| مناسب خطوط بزرگ | ✅ | ❌ |
| مناسب ابزار دقیق | متوسط | عالی |

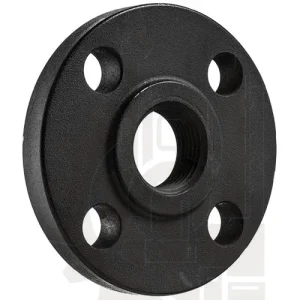

تفاوت فلنج گلودار فولادی و فلنج دنده ای فولادی
فلنج دنده ای فولادی زمانی استفاده می‌شود که امکان جوشکاری وجود ندارد.
اتصال این فلنج از طریق رزوه انجام می‌شود و به همین دلیل در خطوطی که نیاز به نصب سریع یا تعمیرات مکرر دارند کاربرد زیادی دارد.
اما در شرایطی مانند فشار بالا، دمای زیاد یا ارتعاش شدید، معمولاً فلنج گلودار فولادی انتخاب مطمئن‌تری است.

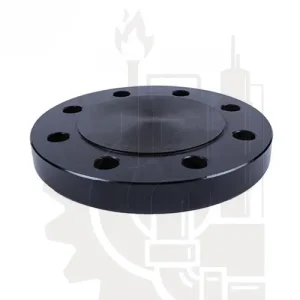

تفاوت فلنج گلودار فولادی و فلنج کور فولادی
این دو محصول کاربرد کاملاً متفاوتی دارند.
فلنج کور فولادی برای مسدود کردن انتهای خطوط، نازل مخازن یا مسیرهای بلااستفاده استفاده می‌شود.
در مقابل، فلنج گلودار برای اتصال لوله‌ها و تجهیزات طراحی شده و امکان عبور سیال از داخل آن وجود دارد.
تفاوت فلنج گلودار فولادی و فلنج تخت فولادی
فلنج تخت فولادی بیشتر در خطوط فشار پایین، سیستم‌های تأسیساتی و پروژه‌های عمومی استفاده می‌شود.
اما فلنج گلودار برای شرایطی طراحی شده که فشار، دما و تنش‌های مکانیکی بالاتر هستند.
تفاوت متریال‌های فلنج گلودار فولادی
انتخاب متریال، یکی از مهم‌ترین عوامل در عملکرد فلنج است.
فلنج گلودار ASTM A105
رایج‌ترین انتخاب برای بسیاری از پروژه‌های صنعتی است.
کاربردها:
- خطوط نفت و گاز
- بخار
- آب صنعتی
- تجهیزات فرآیندی
مزایا:
- استحکام بالا
- قیمت اقتصادی
- دسترسی مناسب
فلنج گلودار ASTM A350 LF2
این متریال برای شرایط دمای پایین طراحی شده است.
کاربردها:
- صنایع برودتی
- مناطق سردسیر
- سیستم‌های با دمای پایین
فلنج گلودار ASTM A694
برای خطوط انتقال فشار بالا و پروژه‌هایی که نیاز به استحکام مکانیکی بیشتر دارند استفاده می‌شود.
کاربرد:
- خطوط انتقال نفت
- خطوط انتقال گاز
- پروژه‌های زیرساختی
جدول مقایسه متریال‌های فلنج گلودار فولادی
| متریال | ویژگی اصلی | کاربرد |
|---|---|---|
| ASTM A105 | اقتصادی و پرکاربرد | نفت، گاز، بخار |
| ASTM A350 LF2 | مناسب دمای پایین | برودتی |
| ASTM A694 | استحکام بالا | انتقال نفت و گاز |
استانداردهای تولید فلنج گلودار فولادی
فلنج‌های گلودار فولادی معمولاً مطابق استانداردهای بین‌المللی تولید می‌شوند تا از نظر ابعاد، ضخامت، سوراخ‌های پیچ و سطح آب‌بندی با تجهیزات دیگر سازگار باشند.
مهم‌ترین استانداردها:
- ASME B16.5
- ASME B16.47
- ASTM A105
- ASTM A350
- MSS SP-44
- DIN EN 1092-1
رعایت این استانداردها باعث می‌شود فلنج با تجهیزاتی مانند شیر کشویی فولادی، شیر توپی فولادی و سایر تجهیزات پایپینگ هماهنگی کامل داشته باشد.
کلاس‌های فشاری فلنج گلودار فولادی
فلنج گلودار در کلاس‌های مختلف تولید می‌شود:
| کلاس | کاربرد |
|---|---|
| Class 150 | فشار پایین تا متوسط |
| Class 300 | خطوط صنعتی عمومی |
| Class 600 | فشار بالا |
| Class 900 | صنایع سنگین |
| Class 1500 | پروژه‌های حساس |
| Class 2500 | فشارهای بسیار بالا |
انتخاب کلاس مناسب باید بر اساس فشار طراحی و دمای کاری انجام شود.
انواع سطح آب‌بندی فلنج گلودار فولادی
Raised Face (RF)
رایج‌ترین نوع سطح آب‌بندی در صنایع مختلف.
کاربرد:
- خطوط عمومی
- نفت و گاز
- پتروشیمی
Ring Type Joint (RTJ)
برای شرایط فشار و دمای بسیار بالا استفاده می‌شود.
کاربرد:
- پالایشگاه‌ها
- خطوط فشار بالا
- تجهیزات فرآیندی حساس
Flat Face (FF)
در سیستم‌هایی استفاده می‌شود که سطح اتصال کاملاً صاف نیاز است.
راهنمای انتخاب فلنج گلودار فولادی
قبل از خرید باید موارد زیر بررسی شود:
فشار کاری
برای فشارهای بالا، کلاس‌های بالاتر مانند 600، 900 یا 1500 انتخاب می‌شوند.
دمای کاری
دمای بالا یا پایین می‌تواند روی انتخاب متریال تأثیر مستقیم داشته باشد.
نوع سیال
برای سیالات حساس یا خطرناک، انتخاب فلنج استاندارد و متریال مناسب اهمیت بیشتری دارد.
سایز لوله
فلنج گلودار برای سایزهای کوچک تا بسیار بزرگ تولید می‌شود، اما باید مطابق استاندارد پروژه انتخاب شود.
اشتباهات رایج هنگام خرید فلنج گلودار فولادی
فلنج گلودار فولادی یکی از حساس‌ترین انواع فلنج در پروژه‌های صنعتی است، چون معمولاً در خطوطی استفاده می‌شود که فشار، دما یا اهمیت فرآیند بالا است. به همین دلیل انتخاب اشتباه حتی در یک پارامتر کوچک می‌تواند باعث کاهش عمر اتصال، نشتی یا افزایش هزینه‌های تعمیرات شود.
در ادامه مهم‌ترین اشتباهاتی که هنگام خرید این محصول رخ می‌دهد را بررسی می‌کنیم.
انتخاب فلنج فقط بر اساس سایز
یکی از رایج‌ترین اشتباهات این است که خریدار فقط به سایز لوله توجه کند.
برای مثال، دو فلنج گلودار فولادی با سایز 6 اینچ ممکن است از نظر کلاس فشاری، ضخامت، متریال و تحمل فشار کاملاً متفاوت باشند.
پارامترهایی که باید در کنار سایز بررسی شوند:
- کلاس فشاری
- استاندارد ساخت
- متریال
- نوع سطح آب‌بندی
- دمای کاری
- نوع سیال
انتخاب کلاس فشاری پایین‌تر از نیاز پروژه
فلنج گلودار فولادی در کلاس‌های مختلفی تولید می‌شود و هر کلاس محدوده فشار مشخصی را تحمل می‌کند.
انتخاب Class 150 برای خطی که نیاز به Class 600 دارد، می‌تواند باعث:
- تغییر شکل فلنج
- آسیب به گسکت
- نشتی اتصال
- کاهش ایمنی سیستم
شود.
همیشه کلاس فلنج باید بر اساس شرایط طراحی پروژه انتخاب شود، نه صرفاً قیمت خرید.
انتخاب متریال نامناسب
یکی از موارد مهم در خرید فلنج کربن استیل، انتخاب صحیح گرید فولاد است.
برای بسیاری از پروژه‌های عمومی، ASTM A105 گزینه مناسبی است.
اما در شرایط خاص:
| شرایط کاری | متریال پیشنهادی |
|---|---|
| دمای معمولی | ASTM A105 |
| دمای پایین | ASTM A350 LF2 |
| خطوط انتقال با فشار بالا | ASTM A694 |
| محیط خورنده | بررسی گزینه‌های آلیاژی یا استیل |
بی‌توجهی به نوع سطح آب‌بندی
سطح آب‌بندی نقش مهمی در جلوگیری از نشتی دارد.
استفاده از نوع نامناسب می‌تواند باعث کاهش عملکرد اتصال شود.
RF (Raised Face)
رایج‌ترین انتخاب در بسیاری از پروژه‌های صنعتی.
RTJ (Ring Type Joint)
برای شرایط فشار و دمای بسیار بالا.
FF (Flat Face)
برای تجهیزاتی که سطح اتصال صاف دارند.
انتخاب Face باید با گسکت، تجهیزات مقابل و شرایط کاری هماهنگ باشد.
خرید فلنج بدون توجه به استاندارد
یکی دیگر از اشتباهات رایج، ترکیب تجهیزات با استانداردهای مختلف است.
برای مثال اگر:
- فلنج مطابق ASME باشد
- اما شیرآلات یا تجهیزات مقابل مطابق DIN باشند
ممکن است هنگام نصب مشکلاتی در:
- فاصله سوراخ‌ها
- ابعاد فلنج
- ضخامت
- سطح آب‌بندی
ایجاد شود.
بی‌توجهی به کیفیت جوشکاری
فلنج گلودار فولادی از طریق Butt Weld به لوله متصل می‌شود.
حتی اگر بهترین فلنج بازار انتخاب شود، جوشکاری غیراصولی می‌تواند باعث ایجاد:
- ترک در ناحیه جوش
- نشتی
- کاهش استحکام اتصال
شود.
در پروژه‌های حساس معمولاً کنترل‌های جوش مانند:
- تست PT
- تست MT
- تست RT
بر اساس الزامات پروژه انجام می‌شوند.
چک لیست خرید فلنج گلودار فولادی
قبل از خرید، این موارد را بررسی کنید:
| مورد بررسی | اهمیت |
|---|---|
| سایز فلنج | ⭐⭐⭐⭐⭐ |
| کلاس فشاری | ⭐⭐⭐⭐⭐ |
| متریال (A105، LF2، A694) | ⭐⭐⭐⭐⭐ |
| استاندارد ساخت | ⭐⭐⭐⭐⭐ |
| نوع Face | ⭐⭐⭐⭐⭐ |
| نوع گسکت | ⭐⭐⭐⭐ |
| کیفیت ماشین‌کاری | ⭐⭐⭐⭐ |
| گواهی متریال (MTC) | ⭐⭐⭐⭐⭐ |
| تست‌های کنترل کیفیت | ⭐⭐⭐⭐ |
| سازگاری با تجهیزات پروژه | ⭐⭐⭐⭐⭐ |
چه زمانی فلنج گلودار فولادی بهترین انتخاب است؟
| شرایط پروژه | مناسب است؟ |
|---|---|
| خطوط فشار بالا | ✅ |
| خطوط دمای بالا | ✅ |
| پالایشگاه‌ها | ✅ |
| پتروشیمی | ✅ |
| نیروگاه‌ها | ✅ |
| خطوط انتقال نفت و گاز | ✅ |
| پروژه‌های کم‌هزینه با فشار پایین | ❌ |
| خطوطی که نیاز به باز و بسته شدن زیاد دارند | ❌ |
چه زمانی بهتر است از فلنج گلودار فولادی استفاده نکنیم؟
با وجود مزایای زیاد، این فلنج همیشه بهترین گزینه نیست.
| شرایط پروژه | گزینه مناسب‌تر |
|---|---|
| نیاز به نصب سریع و اقتصادی | فلنج اسلیپون فولادی |
| عدم امکان جوشکاری | فلنج دنده ای فولادی |
| خطوط سایز کوچک فشار بالا | فلنج ساکت ولد فولادی |
| بستن انتهای خط | فلنج کور فولادی |
| خطوط تأسیساتی ساده | فلنج تخت فولادی |
نکات نصب فلنج گلودار فولادی
نصب صحیح تأثیر مستقیمی روی عملکرد فلنج دارد.
نکات مهم:
- محور لوله و فلنج باید کاملاً هم‌راستا باشند.
- عملیات جوشکاری باید توسط نیروی متخصص انجام شود.
- سطح آب‌بندی قبل از نصب کاملاً تمیز شود.
- گسکت مناسب با فشار و دمای سیستم انتخاب شود.
- پیچ‌ها به صورت ضربدری و با گشتاور استاندارد سفت شوند.
- پس از راه‌اندازی، اتصال از نظر نشتی بررسی شود.
سوالات متداول
فلنج گلودار فولادی چیست؟
فلنج گلودار فولادی نوعی فلنج صنعتی است که با اتصال Butt Weld به لوله متصل می‌شود و به دلیل طراحی گردن مخروطی، برای خطوط فشار و دمای بالا کاربرد دارد.
تفاوت فلنج گلودار و اسلیپون چیست؟
تفاوت اصلی در نوع اتصال است. فلنج گلودار از طریق جوش لب به لب متصل می‌شود و انتقال تنش بهتری دارد، اما فلنج اسلیپون نصب ساده‌تر و هزینه پایین‌تری دارد.
فلنج گلودار ASTM A105 چه کاربردی دارد؟
این مدل یکی از رایج‌ترین انواع فلنج گلودار فولادی است و در خطوط نفت، گاز، بخار و بسیاری از پروژه‌های صنعتی استفاده می‌شود.
فلنج گلودار برای چه فشارهایی مناسب است؟
این فلنج در کلاس‌های مختلف مانند 150، 300، 600، 900، 1500 و 2500 تولید می‌شود و بسته به شرایط پروژه می‌تواند برای فشارهای مختلف استفاده شود.
آیا فلنج گلودار برای سایزهای بزرگ مناسب است؟
بله، یکی از مزیت‌های اصلی فلنج گلودار امکان استفاده در سایزهای بزرگ و خطوط انتقال صنعتی است.
هنگام خرید فلنج گلودار فولادی چه اطلاعاتی لازم است؟
برای انتخاب صحیح معمولاً باید اطلاعات زیر مشخص باشد:
- سایز لوله
- کلاس فشاری
- متریال
- استاندارد
- نوع Face
- دمای کاری
- نوع سیال
جمع‌بندی
فلنج گلودار فولادی یکی از مطمئن‌ترین انتخاب‌ها برای سیستم‌های پایپینگ حساس است که در آن‌ها فشار، دما و ایمنی اهمیت بالایی دارد. طراحی گردن مخروطی، اتصال جوشی مستحکم و قابلیت استفاده در کلاس‌های فشاری بالا باعث شده این محصول در صنایع نفت، گاز، پتروشیمی و نیروگاهی کاربرد گسترده‌ای داشته باشد.
برای انتخاب بهترین مدل، نباید فقط قیمت یا سایز را در نظر گرفت؛ بلکه متریال، استاندارد، کلاس فشاری، نوع سطح آب‌بندی و شرایط کاری پروژه باید بررسی شوند.
اگر پروژه شما شرایط متفاوتی دارد، بررسی صفحات فلنج فولادی، فلنج اسلیپون فولادی، فلنج کور فولادی، فلنج ساکت ولد فولادی، فلنج دنده ای فولادی و فلنج تخت فولادی کمک می‌کند مناسب‌ترین گزینه را انتخاب کنید.
نقد و بررسی‌ها
هنوز بررسی‌ای ثبت نشده است.
