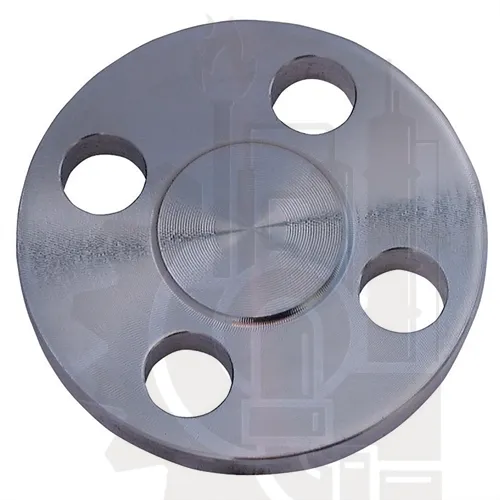

فلنج کور استیل چیست؟
فلنج کور استیل یا Blind Flange یکی از انواع پرکاربرد فلنج در سیستم‌های پایپینگ صنعتی است که برای مسدود کردن انتهای خطوط لوله، نازل مخازن، تجهیزات فرآیندی و مسیرهای بلااستفاده مورد استفاده قرار می‌گیرد.
برخلاف سایر فلنج‌ها، این مدل هیچ سوراخ مرکزی برای عبور سیال ندارد و سطح کاملاً بسته آن باعث می‌شود مسیر جریان به‌صورت کامل متوقف شود.
این ویژگی باعث شده است فلنج کور استیل در پروژه‌هایی که نیاز به تعمیرات دوره‌ای، تست فشار، توسعه آینده خطوط یا ایزوله کردن بخشی از سیستم دارند، کاربرد بسیار زیادی داشته باشد.
این محصول یکی از زیرمجموعه‌های فلنج استیل محسوب می‌شود و در کنار مدل‌هایی مانند فلنج گلودار استیل و فلنج اسلیپون استیل برای تکمیل سیستم‌های پایپینگ استفاده می‌شود.
اگر می‌خواهید با ساختار کلی فلنج‌ها آشنا شوید، صفحه فلنج می‌تواند دید جامع‌تری درباره انواع فلنج، استانداردها و کاربردهای آن‌ها ارائه دهد.
چرا از فلنج کور استیل استفاده می‌شود؟
در بسیاری از پروژه‌های صنعتی، خطوط لوله همیشه به‌صورت ثابت و دائمی طراحی نمی‌شوند. گاهی نیاز است بخشی از مسیر برای تعمیرات بسته شود، بخشی از خط در آینده توسعه پیدا کند یا تجهیزات خاصی از مدار خارج شوند.
در چنین شرایطی، استفاده از فلنج کور استیل یک راهکار استاندارد و مطمئن است.
برخلاف روش‌هایی مانند جوشکاری مستقیم که جداسازی مجدد خط را دشوار می‌کند، فلنج کور امکان باز و بسته شدن سریع را فراهم می‌کند.
به همین دلیل این محصول در پروژه‌هایی که نگهداری، تعمیرات و تغییرات آینده اهمیت دارند، جایگاه ویژه‌ای دارد.
مزایای فلنج کور استیل
✔ مسدود کردن کامل مسیر جریان
طراحی کاملاً بسته این فلنج باعث می‌شود هیچ عبوری برای سیال وجود نداشته باشد و خط به‌صورت کامل ایزوله شود.
✔ مقاومت بالا در برابر خوردگی
استفاده از استیل 304، 316 و 316L باعث می‌شود این محصول در محیط‌های مرطوب، شیمیایی و خورنده عملکرد مناسبی داشته باشد.
✔ مناسب تست فشار خطوط
در بسیاری از پروژه‌ها از فلنج کور برای تست‌های هیدرواستاتیک و بررسی آب‌بندی سیستم استفاده می‌شود.
✔ نصب و باز کردن آسان
اتصال فلنجی این امکان را فراهم می‌کند که در زمان تعمیرات یا تغییرات پروژه، خط به‌سادگی باز و بسته شود.
✔ طول عمر بالا
در صورت انتخاب صحیح گرید استیل و کلاس فشاری، این محصول می‌تواند سال‌ها در شرایط سخت صنعتی مورد استفاده قرار گیرد.
کاربردهای فلنج کور استیل
فلنج کور استیل در صنایع مختلفی استفاده می‌شود، از جمله:
صنایع نفت و گاز
برای ایزوله کردن بخش‌هایی از خطوط انتقال، تجهیزات فرآیندی و مسیرهای تعمیراتی.
پتروشیمی
به دلیل وجود سیالات شیمیایی و خورنده، استفاده از استیل 316 در بسیاری از پروژه‌های پتروشیمی رایج است.
صنایع غذایی و دارویی
به دلیل مقاومت بالا و قابلیت شست‌وشوی مناسب، فلنج‌های استیل در این صنایع کاربرد گسترده‌ای دارند.
صنایع شیمیایی
برای خطوطی که با مواد خورنده کار می‌کنند، فلنج کور استیل انتخاب مناسبی محسوب می‌شود.
سیستم‌های پایپینگ صنعتی
در کنار سایر تجهیزات مانند اتصالات استیل، فلنج کور نقش مهمی در طراحی و نگهداری خطوط دارد.
انواع فلنج کور استیل
فلنج‌های کور استیل بر اساس متریال، استاندارد، کلاس فشاری و سایز دسته‌بندی می‌شوند.
فلنج کور استیل 304
این مدل برای بسیاری از کاربردهای عمومی صنعتی، صنایع غذایی و خطوطی که شرایط خورندگی شدید ندارند مناسب است.
فلنج کور استیل 316
به دلیل مقاومت بیشتر در برابر مواد شیمیایی و کلریدها، برای صنایع حساس‌تر مانند پتروشیمی، دریایی و شیمیایی کاربرد بیشتری دارد.
فلنج کور استیل کلاس 150
یکی از رایج‌ترین مدل‌ها برای خطوط فشار پایین تا متوسط است.
فلنج کور استیل کلاس 300 و بالاتر
برای سیستم‌هایی که فشار کاری بالاتری دارند استفاده می‌شود.
جدول انتخاب فلنج کور استیل
| شرایط پروژه | پیشنهاد |
|---|---|
| صنایع غذایی | فلنج کور استیل 304 |
| صنایع دارویی | فلنج کور استیل 304 یا 316 |
| مواد شیمیایی خورنده | فلنج کور استیل 316 |
| خطوط فشار بالا | کلاس‌های بالاتر مانند 300 و 600 |
| تست فشار خطوط | فلنج کور استاندارد ASME |
تفاوت فلنج کور استیل با سایر انواع فلنج
یکی از مهم‌ترین نکاتی که قبل از خرید باید به آن توجه کنید، شناخت تفاوت فلنج کور استیل با سایر مدل‌های فلنج است. هر نوع فلنج برای هدف مشخصی طراحی شده و استفاده از مدل نامناسب می‌تواند باعث افزایش هزینه‌ها، کاهش ایمنی یا حتی اختلال در عملکرد سیستم شود.
اگرچه فلنج کور از نظر ظاهری ساده به نظر می‌رسد، اما کاربرد آن کاملاً با سایر اعضای خانواده فلنج استیل متفاوت است. این محصول برای عبور سیال طراحی نشده، بلکه وظیفه آن ایزوله کردن کامل بخشی از سیستم یا بستن انتهای خطوط لوله است.
تفاوت فلنج کور استیل و فلنج گلودار استیل
فلنج گلودار استیل برای اتصال دو بخش از سیستم پایپینگ به یکدیگر طراحی شده و به دلیل گردن مخروطی و اتصال Butt Weld، یکی از بهترین گزینه‌ها برای خطوط فشار بالا محسوب می‌شود.
در مقابل، فلنج کور استیل هیچ مسیر عبوری ندارد و برای بستن انتهای لوله، نازل مخازن یا تجهیزات استفاده می‌شود.
در واقع این دو محصول رقیب یکدیگر نیستند، بلکه در بسیاری از پروژه‌ها در کنار هم مورد استفاده قرار می‌گیرند. به عنوان مثال ممکن است یک خط لوله با فلنج گلودار اجرا شود و در انتهای همان خط از فلنج کور برای امکان توسعه یا تعمیرات آینده استفاده شود.
جدول مقایسه فلنج کور و فلنج گلودار
| ویژگی | فلنج کور استیل | فلنج گلودار استیل |
|---|---|---|
| عبور سیال | ❌ | ✅ |
| بستن انتهای خط | ✅ | ❌ |
| اتصال دو لوله | ❌ | ✅ |
| مناسب فشار بالا | ✅ | ✅ |
| تست هیدرواستاتیک | ✅ | محدود |
تفاوت فلنج کور استیل و فلنج اسلیپون استیل
فلنج اسلیپون استیل برای اتصال لوله‌ها به تجهیزات یا بخش‌های مختلف سیستم استفاده می‌شود و لوله داخل فلنج قرار گرفته و از دو سمت جوشکاری می‌شود.
اما فلنج کور هیچ محل عبوری برای لوله ندارد و تنها برای مسدود کردن مسیر طراحی شده است.
اگر پروژه شما در آینده نیاز به توسعه داشته باشد، استفاده از فلنج کور باعث می‌شود بدون برش لوله بتوان مسیر را مجدداً باز و تجهیزات جدید را نصب کرد.
تفاوت فلنج کور استیل و فلنج ساکت ولد استیل
فلنج ساکت ولد استیل بیشتر در خطوط با قطر کم و فشار بالا استفاده می‌شود و اتصال آن از طریق قرار گرفتن لوله داخل سوکت و جوشکاری انجام می‌شود.
در مقابل، فلنج کور اصلاً برای اتصال لوله طراحی نشده و تنها وظیفه آن بستن کامل مسیر جریان است.
تفاوت فلنج کور استیل و فلنج دنده ای استیل
فلنج دنده ای استیل در پروژه‌هایی استفاده می‌شود که امکان جوشکاری وجود ندارد و اتصال از طریق رزوه انجام می‌شود.
در مقابل، فلنج کور برای قطع کامل جریان کاربرد دارد و معمولاً همراه با پیچ، مهره و گسکت روی فلنج مقابل نصب می‌شود.
تفاوت فلنج کور استیل و فلنج تخت استیل
فلنج تخت استیل یکی از انواع فلنج‌های اتصال‌دهنده است که در خطوط با فشار پایین تا متوسط کاربرد دارد.
در حالی که فلنج کور به‌عنوان یک درپوش فلنجی عمل می‌کند و برای مسدود کردن کامل سیستم استفاده می‌شود.
تفاوت فلنج کور استیل 304 و 316
فلنج‌های کور استیل معمولاً در دو گرید پرکاربرد 304 و 316 تولید می‌شوند.
اگر پروژه در محیط‌های معمولی اجرا می‌شود، استیل 304 انتخاب مناسبی خواهد بود. اما در محیط‌هایی که رطوبت بالا، آب دریا، مواد شیمیایی یا کلرید وجود دارد، استیل 316 به دلیل مقاومت بیشتر در برابر خوردگی عملکرد بهتری خواهد داشت.
جدول مقایسه استیل 304 و 316
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| مقاومت در برابر خوردگی | بالا | بسیار بالا |
| مقاومت در برابر کلرید | متوسط | عالی |
| صنایع غذایی | ✅ | ✅ |
| صنایع شیمیایی | محدود | ✅ |
| محیط دریایی | ❌ | ✅ |
| قیمت | اقتصادی‌تر | بالاتر |
استانداردهای تولید فلنج کور استیل
یکی از مهم‌ترین عوامل در انتخاب فلنج، رعایت استانداردهای بین‌المللی است. فلنج‌هایی که مطابق استاندارد تولید می‌شوند، از نظر ابعاد، فاصله سوراخ‌ها، ضخامت و سطح آب‌بندی با سایر تجهیزات صنعتی کاملاً سازگار هستند.
رایج‌ترین استانداردهای این محصول عبارت‌اند از:
- ASME B16.5
- ASME B16.47
- DIN
- EN 1092-1
- JIS
اگر در پروژه از تجهیزاتی مانند شیر کشویی استیل، شیر گازی استیل یا سایر تجهیزات استاندارد استفاده می‌کنید، بهتر است فلنج کور نیز مطابق همین استانداردها انتخاب شود.
کلاس‌های فشاری فلنج کور استیل
فلنج کور نیز مانند سایر انواع فلنج در کلاس‌های فشاری مختلف تولید می‌شود تا بتوان از آن در شرایط کاری متفاوت استفاده کرد.
| کلاس فشاری | کاربرد |
|---|---|
| Class 150 | خطوط فشار پایین تا متوسط |
| Class 300 | صنایع عمومی |
| Class 600 | خطوط فشار بالا |
| Class 900 | صنایع سنگین |
| Class 1500 | فشار بسیار بالا |
| Class 2500 | پروژه‌های خاص و فوق فشار |
انتخاب کلاس مناسب باید بر اساس فشار طراحی سیستم و شرایط بهره‌برداری انجام شود، نه صرفاً بر اساس سایز فلنج.
انواع سطح آب‌بندی فلنج کور استیل
نوع سطح آب‌بندی (Facing) یکی از عوامل مهم در عملکرد صحیح فلنج کور است.
Raised Face (RF)
رایج‌ترین نوع سطح آب‌بندی که در بیشتر خطوط صنعتی مورد استفاده قرار می‌گیرد و با انواع گسکت استاندارد سازگار است.
Flat Face (FF)
برای سیستم‌هایی با فشار پایین یا تجهیزاتی که سطح آب‌بندی صاف دارند، استفاده می‌شود.
Ring Type Joint (RTJ)
این نوع سطح آب‌بندی برای فشارهای بسیار بالا طراحی شده و بیشتر در صنایع نفت، گاز و پتروشیمی کاربرد دارد.
راهنمای انتخاب فلنج کور استیل
برای انتخاب فلنج مناسب، تنها سایز لوله کافی نیست. بهتر است پیش از خرید، موارد زیر را بررسی کنید:
نوع سیال
اگر سیال خورنده یا حاوی کلرید است، استیل 316 انتخاب مناسب‌تری خواهد بود.
فشار کاری
برای فشارهای بالا، علاوه بر انتخاب کلاس مناسب، باید نوع سطح آب‌بندی نیز بررسی شود.
استاندارد پروژه
استاندارد فلنج باید با سایر تجهیزات مانند اتصالات استیل، زانو استیل، سه راهی استیل و تبدیل استیل یکسان باشد تا هنگام نصب مشکلی ایجاد نشود.
هدف استفاده
اگر هدف بستن دائمی یا موقت انتهای خط، انجام تست فشار یا امکان توسعه آینده سیستم است، فلنج کور بهترین انتخاب خواهد بود.
اشتباهات رایج هنگام خرید فلنج کور استیل
انتخاب فلنج کور استیل ممکن است در نگاه اول ساده به نظر برسد، اما بی‌توجهی به برخی نکات فنی می‌تواند باعث نشتی، عدم آب‌بندی مناسب یا حتی توقف خط تولید شود. بسیاری از مشکلاتی که در زمان نصب یا بهره‌برداری به وجود می‌آید، ناشی از انتخاب نادرست کلاس فشاری، متریال یا استاندارد فلنج است.
در ادامه، مهم‌ترین اشتباهاتی که هنگام خرید این محصول رخ می‌دهد را بررسی می‌کنیم.
انتخاب فلنج کور فقط بر اساس سایز
یکی از رایج‌ترین اشتباهات این است که تنها به قطر لوله توجه شود. در حالی که علاوه بر سایز، باید کلاس فشاری، استاندارد ساخت، نوع سطح آب‌بندی و متریال نیز بررسی شود.
دو فلنج با سایز یکسان اما کلاس‌های متفاوت، از نظر ضخامت، قطر پیچ‌ها و تحمل فشار کاملاً با یکدیگر تفاوت دارند.
انتخاب متریال نامناسب
گاهی به دلیل قیمت پایین‌تر، از استیل 304 در محیط‌های بسیار خورنده استفاده می‌شود.
اگر پروژه در صنایع دریایی، پتروشیمی یا خطوط انتقال مواد شیمیایی قرار دارد، معمولاً استیل 316 انتخاب مطمئن‌تری خواهد بود.
بی‌توجهی به سطح آب‌بندی
یکی از مهم‌ترین عوامل جلوگیری از نشتی، انتخاب صحیح سطح آب‌بندی فلنج است.
استفاده از سطح RF در بسیاری از پروژه‌های صنعتی مناسب است، اما در خطوط فوق فشار ممکن است نیاز به RTJ وجود داشته باشد.
استفاده از گسکت نامناسب
حتی اگر بهترین فلنج بازار را خریداری کنید، انتخاب گسکت اشتباه می‌تواند باعث نشتی شود.
نوع گسکت باید متناسب با:
- فشار
- دما
- نوع سیال
- کلاس فلنج
انتخاب شود.
ناهماهنگی با سایر تجهیزات
گاهی فلنج مطابق استاندارد DIN خریداری می‌شود اما شیرآلات یا اتصالات استیل پروژه مطابق ASME هستند.
این موضوع باعث می‌شود هنگام نصب، سوراخ‌های پیچ یا ابعاد فلنج با یکدیگر همخوانی نداشته باشند.
چک لیست خرید فلنج کور استیل
قبل از ثبت سفارش، پیشنهاد می‌شود این موارد را بررسی کنید.
| مورد بررسی | اهمیت |
|---|---|
| سایز لوله | ⭐⭐⭐⭐⭐ |
| کلاس فشاری | ⭐⭐⭐⭐⭐ |
| استاندارد ساخت | ⭐⭐⭐⭐⭐ |
| گرید استیل (304 یا 316) | ⭐⭐⭐⭐⭐ |
| نوع سطح آب‌بندی | ⭐⭐⭐⭐⭐ |
| نوع گسکت | ⭐⭐⭐⭐ |
| برند تولیدکننده | ⭐⭐⭐⭐ |
| گواهی متریال (MTC) | ⭐⭐⭐⭐⭐ |
| کشور سازنده | ⭐⭐⭐ |
| سازگاری با سایر تجهیزات | ⭐⭐⭐⭐⭐ |
چه زمانی باید از فلنج کور استیل استفاده کنیم؟
اگر یکی از شرایط زیر را دارید، فلنج کور بهترین انتخاب خواهد بود.
| شرایط پروژه | مناسب است؟ |
|---|---|
| بستن انتهای خط لوله | ✅ |
| تست هیدرواستاتیک | ✅ |
| توسعه آینده خط | ✅ |
| ایزوله کردن تجهیزات | ✅ |
| اتصال دو لوله | ❌ |
| تغییر مسیر جریان | ❌ |
| کاهش سایز لوله | ❌ |
همین جدول می‌تواند بسیاری از سوالات اولیه کاربران را پاسخ دهد و زمان تصمیم‌گیری آن‌ها را کاهش دهد.
فلنج کور استیل برای چه صنایعی مناسب است؟
به دلیل مقاومت بالای استنلس استیل در برابر خوردگی، این محصول در طیف گسترده‌ای از صنایع استفاده می‌شود.
| صنعت | میزان استفاده |
|---|---|
| نفت و گاز | ⭐⭐⭐⭐⭐ |
| پتروشیمی | ⭐⭐⭐⭐⭐ |
| صنایع شیمیایی | ⭐⭐⭐⭐⭐ |
| صنایع غذایی | ⭐⭐⭐⭐ |
| صنایع دارویی | ⭐⭐⭐⭐ |
| صنایع دریایی | ⭐⭐⭐⭐⭐ |
| تصفیه آب | ⭐⭐⭐⭐ |
| نیروگاه‌ها | ⭐⭐⭐⭐ |
در بسیاری از این پروژه‌ها، فلنج کور در کنار فلنج گلودار استیل، فلنج اسلیپون استیل و فلنج ساکت ولد استیل استفاده می‌شود تا سیستم قابلیت توسعه و تعمیرات دوره‌ای را داشته باشد.
سوالات متداول
فلنج کور استیل چه کاربردی دارد؟
فلنج کور استیل برای مسدود کردن انتهای خطوط لوله، نازل مخازن، تجهیزات صنعتی و همچنین انجام تست‌های هیدرواستاتیک استفاده می‌شود. این فلنج هیچ مسیر عبوری برای سیال ندارد و امکان ایزوله کردن کامل یک بخش از سیستم را فراهم می‌کند.
تفاوت فلنج کور و فلنج گلودار چیست؟
فلنج گلودار استیل برای اتصال دو بخش از سیستم پایپینگ استفاده می‌شود، در حالی که فلنج کور برای بستن انتهای خط طراحی شده است. این دو محصول مکمل یکدیگر هستند و کاربردهای متفاوتی دارند.
فلنج کور استیل 304 بهتر است یا 316؟
اگر پروژه در شرایط معمولی اجرا می‌شود، استیل 304 گزینه مناسبی است. اما در محیط‌های خورنده، دریایی یا صنایع شیمیایی، استیل 316 به دلیل مقاومت بیشتر در برابر خوردگی انتخاب بهتری خواهد بود.
فلنج کور در چه کلاس‌هایی تولید می‌شود؟
این محصول معمولاً در کلاس‌های 150، 300، 600، 900، 1500 و 2500 تولید می‌شود. انتخاب کلاس مناسب به فشار و دمای کاری سیستم بستگی دارد.
آیا فلنج کور قابلیت باز شدن دارد؟
بله، یکی از مهم‌ترین مزایای فلنج کور این است که در هر زمان می‌توان آن را باز کرد و خط لوله را برای توسعه، تعمیر یا اتصال تجهیزات جدید آماده نمود.
هنگام خرید فلنج کور استیل باید به چه نکاتی توجه کرد؟
سایز، کلاس فشاری، استاندارد ساخت، نوع سطح آب‌بندی، گرید استیل، کیفیت ماشین‌کاری، گواهی متریال و سازگاری با سایر تجهیزات پروژه از مهم‌ترین مواردی هستند که باید بررسی شوند.
جمع‌بندی
فلنج کور استیل یکی از مهم‌ترین قطعات در سیستم‌های پایپینگ صنعتی است که برای ایزوله کردن خطوط، انجام تست‌های فشار و ایجاد امکان توسعه یا تعمیرات آینده به کار می‌رود. مقاومت بالا در برابر خوردگی، طول عمر زیاد و قابلیت باز و بسته شدن آسان، این محصول را به گزینه‌ای مناسب برای صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و شیمیایی تبدیل کرده است.
برای انتخاب بهترین گزینه، علاوه بر سایز، باید به کلاس فشاری، نوع سطح آب‌بندی، گرید استیل و استاندارد ساخت توجه کنید. همچنین اگر پروژه شما نیاز به اتصال لوله‌ها دارد، بررسی صفحات فلنج گلودار استیل، فلنج اسلیپون استیل، فلنج دنده ای استیل، فلنج ساکت ولد استیل و فلنج تخت استیل می‌تواند به انتخاب صحیح‌تر کمک کند.
