محدودیت	توضیح
مناسب نبودن برای سایزهای بزرگ	بیشتر برای قطرهای پایین استفاده می‌شود
نیاز به جوشکار متخصص	کیفیت جوش اهمیت زیادی دارد
هزینه بالاتر از اسلیپون	ساختار پیچیده‌تر
مناسب نبودن برای برخی سیالات خورنده	انتخاب متریال اهمیت دارد

کلاس	کاربرد
Class 150	فشارهای معمولی
Class 300	صنایع عمومی
Class 600	فشار بالا
Class 900	شرایط سخت صنعتی

شرایط پروژه	مناسب است؟
سایز کوچک	✅
فشار بالا	✅
ابزار دقیق	✅
فضای نصب محدود	✅
خطوط بزرگ انتقال	❌
پروژه اقتصادی ساده	❌

نوع فلنج	کاربرد اصلی
فلنج گلودار فولادی	فشار و دمای بالا در سایزهای مختلف
فلنج اسلیپون فولادی	اتصال اقتصادی و عمومی
فلنج کور فولادی	بستن مسیر
فلنج ساکت ولد فولادی	فشار بالا در سایز کوچک
فلنج دنده ای فولادی	بدون جوشکاری
فلنج تخت فولادی	خطوط ساده تأسیساتی

تفاوت فلنج ساکت ولد فولادی با سایر انواع فلنج

هر نوع فلنج برای شرایط کاری مشخصی طراحی شده است و انتخاب صحیح آن تأثیر مستقیمی بر ایمنی، عمر مفید تجهیزات و هزینه‌های نگهداری دارد. فلنج ساکت ولد فولادی به دلیل طراحی سوکتی، برای خطوط با قطر کم و فشار بالا گزینه‌ای بسیار مناسب است، اما در همه پروژه‌ها بهترین انتخاب نیست.

برای انتخاب صحیح، بهتر است تفاوت این محصول را با سایر مدل‌های فلنج فولادی بررسی کنید.

تفاوت فلنج ساکت ولد فولادی و فلنج گلودار فولادی

این دو مدل هر دو برای خطوط فشار بالا استفاده می‌شوند، اما تفاوت مهم آن‌ها در نوع اتصال است.

فلنج گلودار فولادی از طریق جوش لب به لب (Butt Weld) به لوله متصل می‌شود و گردن مخروطی آن تنش‌های مکانیکی را به‌صورت یکنواخت منتقل می‌کند. به همین دلیل برای خطوط اصلی انتقال نفت، گاز و بخار و سایزهای متوسط تا بزرگ انتخاب اول بسیاری از مهندسان است.

در مقابل، فلنج ساکت ولد فولادی دارای یک سوکت داخلی است که لوله داخل آن قرار گرفته و تنها از بیرون جوشکاری می‌شود. این طراحی نصب را در سایزهای کوچک ساده‌تر کرده و دقت هم‌راستایی لوله را افزایش می‌دهد.

جدول مقایسه فلنج ساکت ولد و گلودار

تفاوت فلنج ساکت ولد فولادی و فلنج اسلیپون فولادی

این دو مدل از نظر ظاهر ممکن است شباهت‌هایی داشته باشند، اما ساختار داخلی آن‌ها متفاوت است.

در فلنج اسلیپون فولادی، لوله از داخل فلنج عبور کرده و از داخل و خارج جوشکاری می‌شود.

اما در فلنج ساکت ولد، لوله داخل یک سوکت قرار می‌گیرد و تنها یک جوش فیلت در قسمت بیرونی اجرا می‌شود.

همین تفاوت باعث می‌شود فلنج ساکت ولد برای خطوط فشار بالاتر عملکرد مطمئن‌تری داشته باشد.

جدول مقایسه فلنج ساکت ولد و اسلیپون

تفاوت فلنج ساکت ولد فولادی و فلنج دنده ای فولادی

فلنج دنده ای فولادی برای پروژه‌هایی استفاده می‌شود که امکان جوشکاری وجود ندارد.

اتصال این فلنج از طریق رزوه انجام می‌شود و معمولاً در خطوط گاز، ابزار دقیق و پروژه‌های تعمیراتی کاربرد دارد.

در مقابل، فلنج ساکت ولد با استفاده از جوشکاری اتصال مستحکم‌تری ایجاد می‌کند و برای فشارهای بالاتر مناسب‌تر است.

تفاوت فلنج ساکت ولد فولادی و فلنج کور فولادی

کاربرد این دو محصول کاملاً متفاوت است.

فلنج کور فولادی برای مسدود کردن انتهای خطوط یا ایزوله کردن بخشی از سیستم استفاده می‌شود و هیچ مسیر عبوری برای سیال ندارد.

اما فلنج ساکت ولد برای اتصال لوله‌ها و تجهیزات طراحی شده و امکان عبور سیال از داخل آن وجود دارد.

تفاوت فلنج ساکت ولد فولادی و فلنج تخت فولادی

فلنج تخت فولادی بیشتر در خطوط کم‌فشار، تأسیسات و سیستم‌های عمومی استفاده می‌شود.

در مقابل، فلنج ساکت ولد برای پروژه‌هایی طراحی شده که فشار بالا، قطر کم و اتصال مطمئن اهمیت بیشتری دارد.

تفاوت متریال‌های فلنج ساکت ولد فولادی

انتخاب متریال مناسب، نقش مهمی در عملکرد و طول عمر فلنج دارد.

فلنج ساکت ولد ASTM A105

پرکاربردترین متریال برای خطوط نفت، گاز، بخار و صنایع عمومی است.

ویژگی‌ها:

• استحکام مکانیکی بالا
• قیمت مناسب
• ماشین‌کاری خوب
• دسترسی آسان

فلنج ساکت ولد ASTM A350 LF2

برای شرایط دمای پایین طراحی شده است.

کاربرد:

• صنایع برودتی
• خطوط LNG
• مناطق سردسیر

مزیت اصلی آن، مقاومت بهتر در برابر ضربه در دماهای پایین است.

جدول مقایسه متریال‌ها

استانداردهای تولید فلنج ساکت ولد فولادی

رعایت استانداردهای بین‌المللی باعث می‌شود فلنج از نظر ابعاد، ضخامت، سوراخ‌های پیچ و کیفیت ساخت با سایر تجهیزات هماهنگ باشد.

استانداردهای رایج:

• ASME B16.5
• ASME B16.11
• ASTM A105
• ASTM A350
• MSS SP-44
• DIN EN 1092-1

اگر در پروژه از تجهیزاتی مانند شیر کشویی فولادی، شیر توپی فولادی یا شیر سوزنی فولادی استفاده می‌کنید، یکسان بودن استانداردها اهمیت زیادی دارد.

کلاس‌های فشاری فلنج ساکت ولد فولادی

این فلنج معمولاً در کلاس‌های زیر تولید می‌شود:

انتخاب کلاس مناسب باید با توجه به فشار طراحی، دمای کاری و نوع سیال انجام شود.

انواع سطح آب‌بندی فلنج ساکت ولد فولادی

Raised Face (RF)

رایج‌ترین نوع سطح آب‌بندی که در اکثر خطوط صنعتی استفاده می‌شود.

Flat Face (FF)

برای تجهیزاتی با سطح تماس صاف و فشار پایین‌تر کاربرد دارد.

Ring Type Joint (RTJ)

در پروژه‌های فشار و دمای بسیار بالا، مانند پالایشگاه‌ها و واحدهای فرآیندی حساس، استفاده می‌شود.

راهنمای انتخاب فلنج ساکت ولد فولادی

برای انتخاب صحیح این محصول، موارد زیر را بررسی کنید:

سایز لوله

فلنج ساکت ولد بیشتر برای لوله‌های با قطر کم طراحی شده است. اگر سایز خط بزرگ باشد، معمولاً فلنج گلودار فولادی انتخاب مناسب‌تری است.

فشار کاری

هرچه فشار سیستم بیشتر باشد، انتخاب کلاس فشاری مناسب اهمیت بیشتری پیدا می‌کند.

نوع سیال

در صورت وجود سیالات خورنده یا شرایط خاص، متریال فلنج باید متناسب با محیط انتخاب شود.

شرایط نصب

اگر فضای نصب محدود است و نیاز به هم‌راستایی دقیق وجود دارد، فلنج ساکت ولد گزینه مناسبی خواهد بود.

هماهنگی با سایر تجهیزات

فلنج باید از نظر استاندارد، کلاس فشاری و متریال با تجهیزاتی مانند شیر کشویی فولادی، شیر توپی فولادی، شیر سوزنی فولادی و سایر اتصالات فولادی کاملاً سازگار باشد.

اشتباهات رایج هنگام خرید فلنج ساکت ولد فولادی

اگرچه فلنج ساکت ولد فولادی یکی از مطمئن‌ترین گزینه‌ها برای خطوط فشار بالا با سایزهای کوچک است، اما انتخاب یا نصب نادرست آن می‌تواند باعث نشتی، کاهش عمر اتصال و افزایش هزینه‌های تعمیرات شود.

در ادامه، مهم‌ترین اشتباهاتی که هنگام خرید این محصول رخ می‌دهد را بررسی می‌کنیم.

انتخاب فلنج فقط بر اساس سایز

بسیاری از خریداران تصور می‌کنند اگر قطر فلنج با قطر لوله یکسان باشد، انتخاب درستی انجام داده‌اند.

در حالی که علاوه بر سایز باید موارد زیر نیز بررسی شود:

• کلاس فشاری
• استاندارد ساخت
• متریال
• نوع سطح آب‌بندی
• شرایط کاری پروژه

برای مثال، دو فلنج ساکت ولد ۲ اینچ با کلاس 150 و کلاس 600 از نظر ضخامت، ابعاد و تحمل فشار تفاوت قابل توجهی دارند.

استفاده از فلنج ساکت ولد در سایزهای بزرگ

یکی از اشتباهات رایج، استفاده از این فلنج در خطوط با قطر بالا است.

فلنج ساکت ولد عمدتاً برای سایزهای کوچک طراحی شده است. در خطوط با قطر زیاد، معمولاً فلنج گلودار فولادی عملکرد مناسب‌تر و ایمنی بالاتری دارد.

رعایت نکردن فاصله انبساط حرارتی

در اتصال Socket Weld نباید لوله کاملاً تا انتهای سوکت فشرده شود.

استانداردهای اجرایی توصیه می‌کنند قبل از جوشکاری، فاصله‌ای کوچک (Gap) برای جبران انبساط حرارتی در نظر گرفته شود.

عدم رعایت این فاصله می‌تواند باعث ایجاد تنش در محل اتصال و کاهش عمر جوش شود.

انتخاب اشتباه متریال

رایج‌ترین متریال فلنج ساکت ولد، ASTM A105 است؛ اما این متریال برای همه شرایط مناسب نیست.

بی‌توجهی به کیفیت جوشکاری

کیفیت اتصال در فلنج ساکت ولد وابستگی زیادی به اجرای صحیح جوش دارد.

جوشکاری غیراصولی می‌تواند باعث:

• ایجاد ترک
• نشتی
• تمرکز تنش
• کاهش عمر اتصال

شود.

در پروژه‌های حساس معمولاً تست‌های کنترل کیفیت مانند PT، MT یا RT بر اساس الزامات پروژه انجام می‌شود.

انتخاب نادرست کلاس فشاری

گاهی کاربران تنها بر اساس قیمت، کلاس پایین‌تر را انتخاب می‌کنند.

در حالی که کلاس فلنج باید مطابق فشار طراحی سیستم باشد.

استفاده از کلاس پایین‌تر از نیاز واقعی می‌تواند باعث:

• تغییر شکل فلنج
• خرابی گسکت
• نشتی
• کاهش ایمنی سیستم

شود.

چک لیست خرید فلنج ساکت ولد فولادی

قبل از سفارش، این موارد را بررسی کنید.

چه زمانی فلنج ساکت ولد فولادی بهترین انتخاب است؟

چه زمانی بهتر است از فلنج ساکت ولد فولادی استفاده نکنیم؟

در برخی پروژه‌ها، انتخاب مدل‌های دیگر منطقی‌تر است.

نکات نصب فلنج ساکت ولد فولادی

نصب صحیح این فلنج نقش مهمی در عملکرد آن دارد.

نکات مهم:

• قبل از نصب، سوکت داخلی و لوله کاملاً تمیز شوند.
• لوله تا انتهای سوکت وارد شده و سپس فاصله استاندارد انبساط رعایت شود.
• جوشکاری مطابق دستورالعمل‌های WPS انجام شود.
• از الکترود یا سیم جوش متناسب با متریال استفاده شود.
• پیچ‌ها به‌صورت ضربدری و با گشتاور استاندارد سفت شوند.
• پس از نصب، اتصال از نظر نشتی و کیفیت جوش بررسی شود.

سوالات متداول

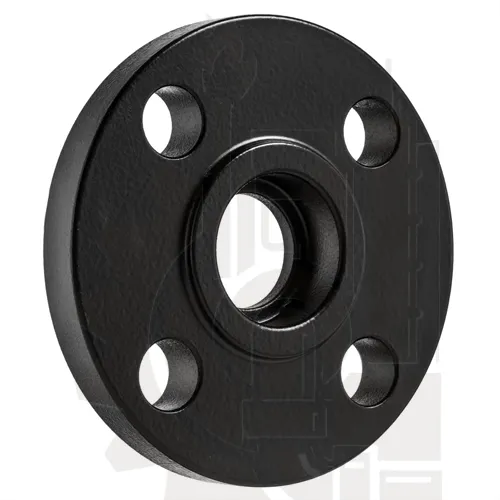

فلنج ساکت ولد فولادی چیست؟

فلنج ساکت ولد فولادی نوعی فلنج است که لوله داخل سوکت آن قرار گرفته و از قسمت بیرونی جوشکاری می‌شود. این طراحی باعث ایجاد اتصال دقیق و مقاوم برای خطوط فشار بالا با سایزهای کوچک می‌شود.

تفاوت فلنج ساکت ولد و فلنج گلودار چیست؟

هر دو برای خطوط فشار بالا مناسب هستند، اما فلنج گلودار فولادی با اتصال Butt Weld برای سایزهای بزرگ و خطوط اصلی کاربرد بیشتری دارد، در حالی که فلنج ساکت ولد بیشتر برای خطوط کوچک استفاده می‌شود.

فلنج ساکت ولد بهتر است یا اسلیپون؟

اگر فشار کاری بالا و دقت اتصال اهمیت بیشتری داشته باشد، فلنج ساکت ولد انتخاب مناسب‌تری است. اما برای پروژه‌های عمومی و اقتصادی، فلنج اسلیپون فولادی می‌تواند گزینه مقرون‌به‌صرفه‌تری باشد.

چرا هنگام نصب فلنج ساکت ولد باید فاصله انبساط رعایت شود؟

وجود فاصله انبساط از ایجاد تنش ناشی از تغییرات دمایی جلوگیری می‌کند و احتمال ترک‌خوردگی یا آسیب به جوش را کاهش می‌دهد.

فلنج ساکت ولد در چه کلاس‌هایی تولید می‌شود؟

این محصول معمولاً در کلاس‌های 150، 300، 600 و 900 تولید می‌شود و انتخاب کلاس مناسب باید بر اساس فشار و دمای طراحی انجام شود.

هنگام خرید فلنج ساکت ولد چه اطلاعاتی لازم است؟

برای انتخاب صحیح معمولاً باید موارد زیر مشخص باشد:

• سایز لوله
• کلاس فشاری
• متریال
• استاندارد ساخت
• نوع سطح آب‌بندی
• دمای کاری
• نوع سیال

جمع‌بندی

فلنج ساکت ولد فولادی یکی از بهترین گزینه‌ها برای خطوط پایپینگ با قطر کم و فشار بالا است. طراحی سوکتی، نصب دقیق، استحکام مناسب و قابلیت استفاده در صنایع نفت، گاز، پتروشیمی، نیروگاهی و ابزار دقیق، این محصول را به انتخابی مطمئن برای بسیاری از پروژه‌های صنعتی تبدیل کرده است.

برای دستیابی به بهترین عملکرد، لازم است فلنج بر اساس سایز لوله، فشار و دمای کاری، متریال، استاندارد ساخت و شرایط بهره‌برداری انتخاب شود. همچنین اگر پروژه شما نیاز به سایزهای بزرگ‌تر یا شرایط نصب متفاوت دارد، بررسی صفحات فلنج گلودار فولادی، فلنج اسلیپون فولادی، فلنج دنده ای فولادی و فلنج کور فولادی می‌تواند به انتخاب دقیق‌تر کمک کند.
