نیپل لوله یا Pipe Nipple قطعه‌ای کوتاه و استوانه‌ای است که برای اتصال دو لوله، شیر یا فیتینگ در سیستم‌های لوله‌کشی استفاده می‌شود. دو سر نیپل می‌تواند رزوه‌دار، ساده یا مناسب جوشکاری باشد؛ بااین‌حال، رایج‌ترین مدل آن دارای رزوه خارجی در هر دو طرف است و دو اتصال دارای رزوه داخلی را به یکدیگر متصل می‌کند.
نیپل‌ها با وجود ابعاد کوچک، در اجرای خطوط آب، گاز، بخار، هوای فشرده، نفت و سیالات صنعتی نقش مهمی دارند. انتخاب این قطعه فقط بر اساس قطر لوله انجام نمی‌شود؛ جنس، طول، رده، نوع رزوه، فشار و دمای کاری و میزان خورندگی سیال نیز باید با شرایط خط هماهنگ باشند.
نیپل لوله چیست و چگونه استفاده می‌شود؟
نیپل در پایپینگ معمولاً از یک قطعه کوتاه لوله ساخته می‌شود که دو انتهای آن برای اتصال به تجهیزات دیگر آماده شده است. در مدل‌های دنده‌ای، هر دو سر نیپل دارای رزوه خارجی است و داخل قطعاتی مانند بوشن، شیرآلات یا سایر اتصالات رزوه‌دار بسته می‌شود. بعضی مدل‌ها نیز یک سر رزوه و یک سر قابل‌جوشکاری دارند یا هر دو سر آن‌ها برای اتصال جوشی آماده شده است.
کاربرد اصلی نیپل، ایجاد یک اتصال کوتاه و مستقیم بین دو قطعه است. برای مثال، زمانی که باید یک شیر دارای رزوه داخلی به بوشن یا اتصال دیگری با رزوه داخلی متصل شود، می‌توان از نیپل دو سر دنده استفاده کرد. این قطعه همچنین برای افزایش محدود طول مسیر، ایجاد فاصله میان دو اتصال یا نصب تجهیزات جانبی روی خط کاربرد دارد.
ساختار نیپل باید با نوع اتصال خط هماهنگ باشد. استفاده از نیپل با رزوه ناسازگار، ضخامت نامناسب یا متریال نامتناسب با سیال می‌تواند باعث نشتی، خوردگی زودرس یا کاهش استحکام اتصال شود. به همین دلیل، پیش از انتخاب باید مشخصات فنی خط و نوع اتصالات دنده‌ای استیل یا فولادی مورد استفاده بررسی شود.
تفاوت نیپل با یک قطعه لوله معمولی
نیپل از نظر ظاهری شبیه یک بخش کوتاه از لوله است، اما به‌عنوان قطعه اتصال آماده عرضه می‌شود. دو انتهای آن بر اساس کاربرد، رزوه‌کاری یا برای جوشکاری آماده شده‌اند و طول آن نیز معمولاً مشخص و استاندارد است. در مقابل، یک قطعه لوله معمولی ممکن است برای استفاده به‌عنوان رابط به برش، رزوه‌زنی، پخ‌زنی یا آماده‌سازی بیشتری نیاز داشته باشد.
بنابراین تفاوت اصلی این دو در وظیفه و وضعیت آماده‌سازی اتصال است: لوله وظیفه انتقال سیال را در طول مسیر بر عهده دارد، اما نیپل معمولاً رابطی کوتاه میان دو بخش از سیستم لوله‌کشی است.

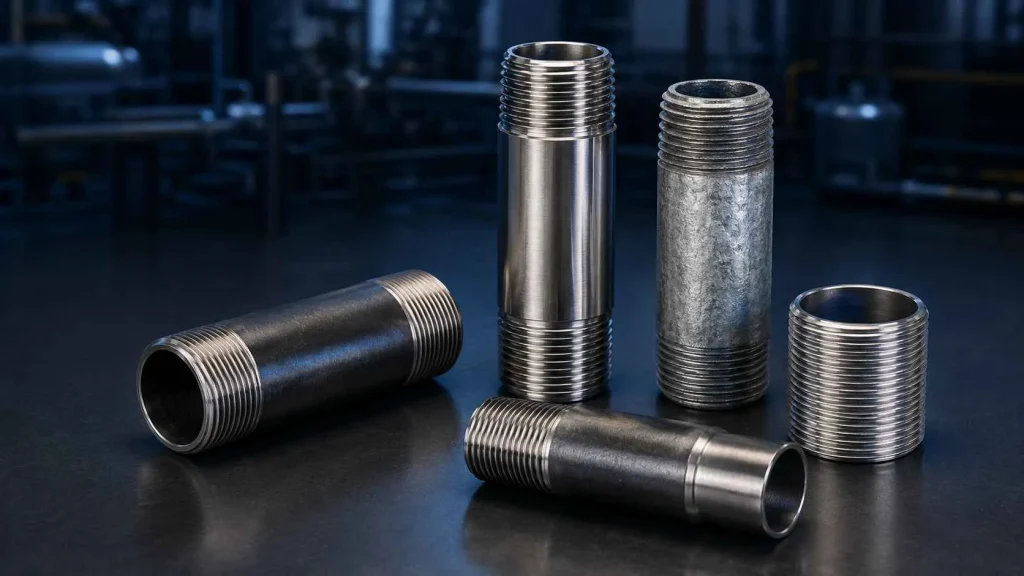

انواع نیپل بر اساس شکل و نوع اتصال
نیپل‌ها بر اساس آماده‌سازی دو سر، طول و شکل بدنه به مدل‌های مختلفی تقسیم می‌شوند. انتخاب نوع مناسب به نحوه اتصال تجهیزات، امکان باز و بسته‌کردن خط و شرایط فشار و دمای سیستم بستگی دارد.
نیپل دو سر دنده
نیپل دو سر دنده یا TBE در هر دو انتها دارای رزوه خارجی است و برای اتصال دو قطعه با رزوه داخلی استفاده می‌شود. این مدل یکی از رایج‌ترین انواع نیپل در خطوط آب، گاز، هوای فشرده و تأسیسات صنعتی است.
نیپل دو سر دنده معمولاً میان قطعاتی مانند شیر، بوشن، سه‌راهی و زانویی رزوه‌ای نصب می‌شود. نوع رزوه دو سر باید با اتصال‌های مقابل یکسان باشد؛ برای مثال، نیپل دارای رزوه NPT نباید بدون بررسی فنی به اتصال دارای رزوه BSP متصل شود.
نیپل یک سر دنده
نیپل یک سر دنده یا TOE در یک انتها رزوه خارجی دارد و انتهای دیگر آن ساده یا برای جوشکاری آماده شده است. این مدل زمانی استفاده می‌شود که یک طرف خط رزوه‌ای و طرف دیگر جوشی باشد.
نیپل یک سر دنده امکان اتصال یک شیر یا فیتینگ رزوه‌ای را به بخش جوشی خط فراهم می‌کند، اما جنس، ضخامت و آماده‌سازی انتهای جوشی باید متناسب با روش جوشکاری و مشخصات خط انتخاب شود.
نیپل جوشی
نیپل جوشی برای ایجاد اتصال دائمی‌تر در سیستم‌هایی استفاده می‌شود که بازکردن مکرر اتصال ضروری نیست. دو سر این مدل، بسته به طراحی، می‌تواند ساده یا برای اجرای جوش آماده شده باشد.
در خطوط صنعتی، صرف جوشی‌بودن اتصال به معنی مناسب‌بودن آن برای هر فشار یا دمایی نیست. رده لوله، جنس نیپل، نوع جوش و دستورالعمل جوشکاری باید با الزامات پروژه هماهنگ باشند.
کلوز نیپل یا نیپل تمام‌رزوه
کلوز نیپل یا Close Nipple طول بسیار کوتاهی دارد و تقریباً تمام سطح خارجی آن رزوه‌کاری شده است. این قطعه برای اتصال دو فیتینگ با کمترین فاصله ممکن کاربرد دارد.
کوتاه‌بودن بدنه باعث می‌شود فضای مناسبی برای گرفتن نیپل با آچار وجود نداشته باشد. بنابراین نصب و بازکردن آن باید با ابزار مناسب انجام شود تا رزوه‌ها آسیب نبینند. استفاده نادرست از آچار لوله‌گیر ممکن است سطح رزوه را تغییر شکل دهد و آب‌بندی اتصال را مختل کند.
نیپل بشکه‌ای
نیپل بشکه‌ای یا Barrel Nipple در دو انتها رزوه دارد، اما بخشی از بدنه میان دو رزوه بدون دنده باقی می‌ماند. وجود این قسمت میانی، گرفتن قطعه با ابزار و تنظیم فاصله میان دو اتصال را نسبت به کلوز نیپل ساده‌تر می‌کند.
این مدل در طول‌های مختلف عرضه می‌شود و زمانی مناسب است که علاوه بر اتصال دو قطعه، فاصله مشخصی نیز میان آن‌ها لازم باشد.
نیپل شش‌گوش
نیپل شش‌گوش در بخش میانی دارای بدنه شش‌ضلعی است تا بتوان آن را با آچار تخت یا آچار فرانسه نصب کرد. این طراحی احتمال آسیب‌دیدن رزوه هنگام بستن و بازکردن قطعه را کاهش می‌دهد.
دو سر نیپل شش‌گوش معمولاً رزوه خارجی دارد، اما مشخصات دقیق آن باید پیش از خرید بررسی شود. این قطعه را نباید با مغزی یا تبدیل شش‌گوش اشتباه گرفت؛ زیرا برخی اتصالات شش‌گوش دارای دو سایز متفاوت یا ساختار توپر فورج‌شده هستند.
نیپل تبدیلی
دو سر نیپل تبدیلی دارای اندازه یکسان نیستند و برای اتصال دو فیتینگ رزوه‌دار با سایزهای متفاوت استفاده می‌شوند. این مدل می‌تواند در فضای محدود جایگزین ترکیب چند اتصال جداگانه شود.
پیش از استفاده از نیپل تبدیلی باید اثر کاهش قطر بر سرعت، افت فشار و عملکرد خط بررسی شود. این قطعه صرفاً یک رابط مکانیکی نیست و تغییر سطح عبور سیال می‌تواند بر شرایط جریان اثر بگذارد.
نیپل دو سر ساده
نیپل دو سر ساده فاقد رزوه است و بر اساس طراحی خط می‌تواند برای جوشکاری یا سایر روش‌های اتصال آماده شود. این مدل بیشتر در سیستم‌هایی به کار می‌رود که اتصال رزوه‌ای مناسب نیست یا پروژه به اتصال دائمی نیاز دارد.
انتهای ساده نیپل باید پیش از نصب از نظر صافی برش، پخ، ضخامت جداره و سازگاری با قطعه مقابل کنترل شود. روش اتصال نهایی نیز باید مطابق نقشه و الزامات فنی پروژه تعیین شود.

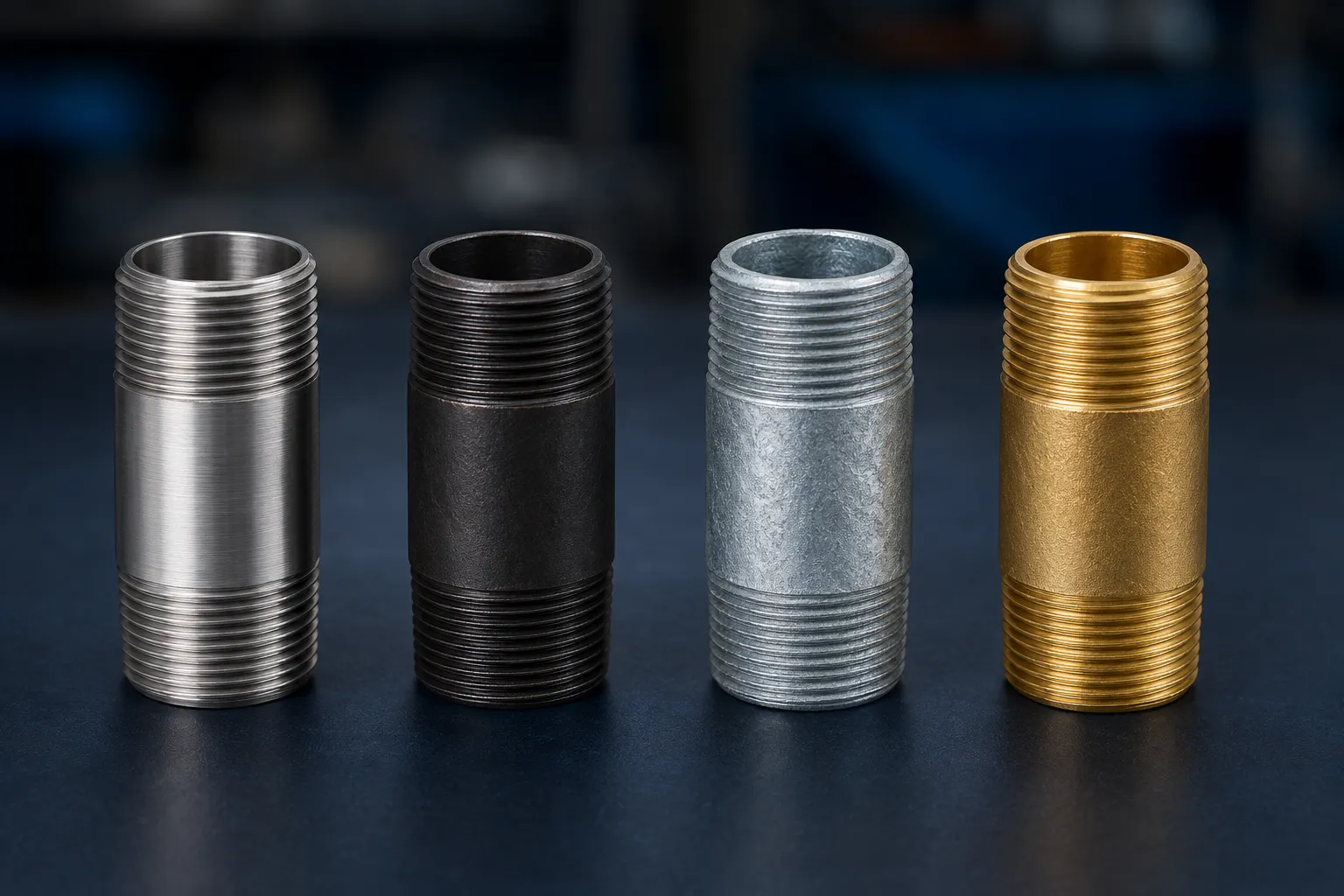

انواع نیپل بر اساس جنس
جنس نیپل باید متناسب با نوع سیال، فشار و دمای کاری، شرایط محیطی و جنس سایر اجزای خط انتخاب شود. استفاده از متریال نامناسب می‌تواند باعث خوردگی، نشتی یا کاهش عمر اتصال شود. نیپل‌های کربن استیل، استنلس استیل، گالوانیزه و برنجی از مدل‌های متداول در لوله‌کشی و پایپینگ هستند.
نیپل کربن استیل
نیپل کربن استیل به دلیل استحکام مناسب و قیمت اقتصادی در بسیاری از خطوط صنعتی، نفت، گاز، بخار و هوای فشرده استفاده می‌شود. این قطعه می‌تواند از لوله درزدار یا بدون‌درز ساخته شود و با رده‌های مختلف عرضه شود.
کربن استیل در محیط‌های مرطوب یا در تماس با سیالات خورنده مستعد زنگ‌زدگی است. بنابراین انتخاب آن باید با توجه به شرایط خوردگی، پوشش سطحی و الزامات نگهداری انجام شود. برای خطوط حساس نیز مشخصات متریال و گواهی فنی کالا باید با نیاز پروژه تطبیق داده شود.
نیپل استنلس استیل
نیپل استنلس استیل برای محیط‌هایی مناسب است که مقاومت در برابر رطوبت، خوردگی یا مواد شیمیایی اهمیت دارد. این نیپل‌ها در صنایع غذایی، دارویی، شیمیایی، آب و فاضلاب و خطوط فرایندی کاربرد دارند.
گریدهای 304 و 316 از گزینه‌های رایج هستند. استیل 304 برای بسیاری از کاربردهای عمومی مناسب است؛ درحالی‌که استیل 316 به دلیل وجود مولیبدن، معمولاً در برابر خوردگی حفره‌ای ناشی از کلریدها مقاومت بیشتری دارد. بااین‌حال، انتخاب گرید نباید تنها بر اساس نام سیال انجام شود و لازم است غلظت، دما، فشار و شرایط واقعی محیط بررسی شوند.
برای اتصال نیپل استیل به شیرآلات و فیتینگ‌های مشابه می‌توان از اتصالات دنده‌ای استیل با جنس و نوع رزوه سازگار استفاده کرد.
نیپل گالوانیزه
نیپل گالوانیزه معمولاً از فولاد کربنی ساخته و سطح داخلی و خارجی آن با لایه‌ای از روی پوشانده می‌شود. این پوشش مقاومت فولاد را در برابر رطوبت و زنگ‌زدگی محیطی افزایش می‌دهد.
این مدل در برخی خطوط آب، تأسیسات ساختمانی و کاربردهای عمومی استفاده می‌شود. پوشش گالوانیزه به معنی مقاومت کامل در برابر تمام سیالات خورنده یا دماهای بالا نیست. آسیب‌دیدن پوشش هنگام برش، رزوه‌کاری یا نصب نیز می‌تواند محل شروع خوردگی باشد.
نیپل برنجی
نیپل برنجی در تأسیسات آب، هوای فشرده و برخی تجهیزات کم‌فشار کاربرد دارد. قابلیت ماشین‌کاری مناسب، نصب آسان و مقاومت قابل‌قبول در برابر خوردگی از مزایای این جنس است.
ترکیب دقیق آلیاژ برنج و سازگاری آن با سیال باید بررسی شود. همچنین اتصال مستقیم فلزات غیرهمجنس در حضور یک سیال رسانا ممکن است شرایط خوردگی گالوانیکی ایجاد کند؛ بنابراین ترکیب نیپل برنجی با اجزای فولادی یا استیل باید با توجه به شرایط خط انجام شود.
کاربرد نیپل در پایپینگ و تأسیسات
نیپل زمانی استفاده می‌شود که لازم باشد دو جزء دارای اتصال مادگی، با یک رابط کوتاه به هم متصل شوند. این قطعه علاوه بر اتصال مستقیم می‌تواند برای تنظیم فاصله، نصب تجهیزات یا تغییر نوع اتصال در بخش محدودی از خط به کار رود.
کاربردهای متداول نیپل عبارت‌اند از:
- اتصال شیرآلات رزوه‌ای به لوله یا فیتینگ؛
- اتصال دو بوشن، زانو یا سه‌راهی دارای رزوه داخلی؛
- نصب گیج فشار، تجهیزات ابزار دقیق و انشعابات کوچک؛
- افزایش کوتاه طول مسیر میان دو اتصال؛
- اتصال بخش رزوه‌ای خط به بخش جوشی با نیپل یک سر دنده؛
- استفاده در خطوط آب، گاز و هوای فشرده؛
- استفاده در خطوط نفت، بخار و سیالات صنعتی با انتخاب متریال مناسب؛
- ایجاد اتصال موقت یا قابل‌بازشدن در بخش‌های مشخص سیستم.
نوع نیپل برای هرکدام از این کاربردها یکسان نیست. برای مثال، نیپل مورد استفاده در یک خط آب معمولی الزاماً برای خط بخار یا سیال خورنده مناسب نخواهد بود. مشخصات فنی قطعه باید بر اساس طراحی و شرایط واقعی همان سیستم تعیین شود.

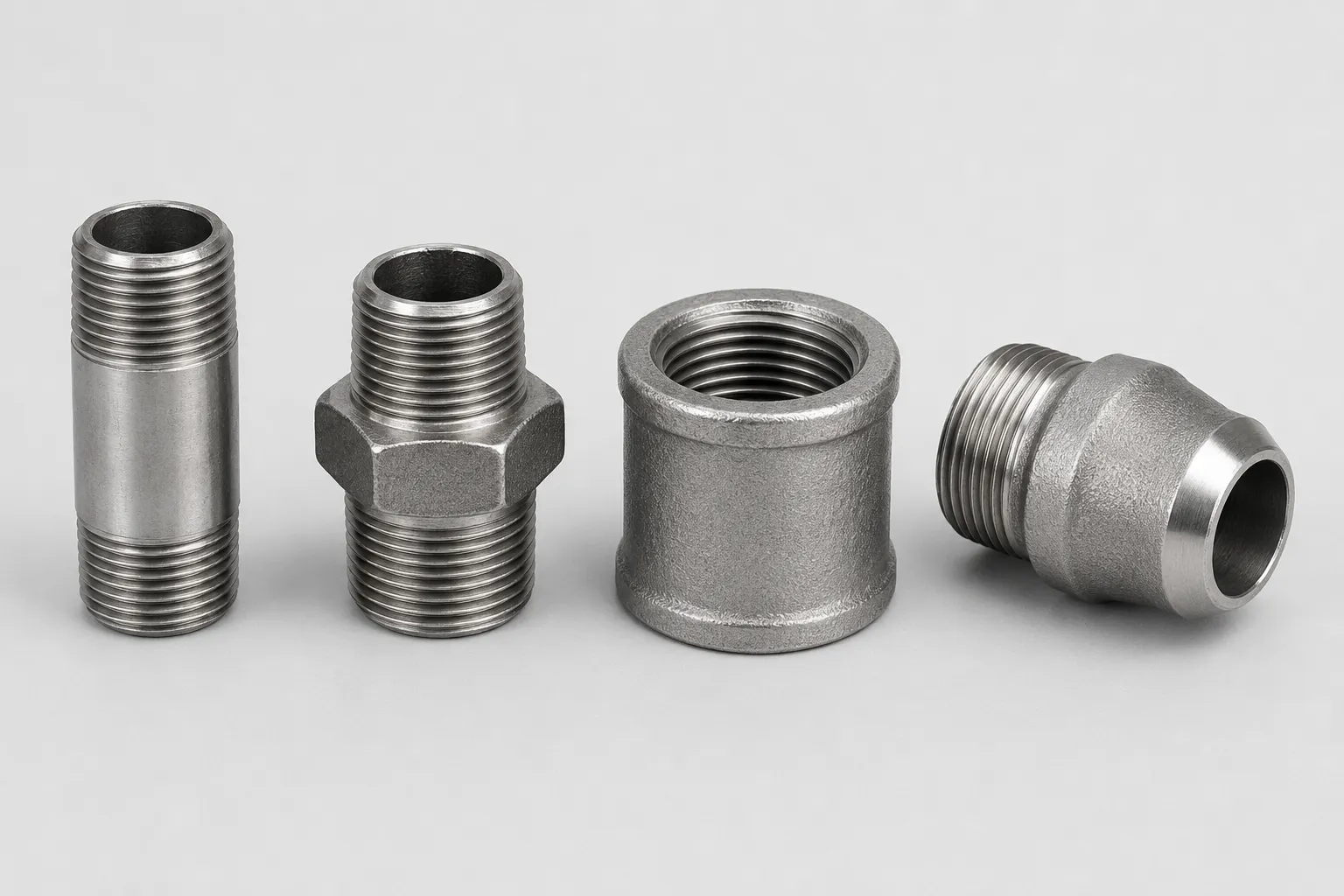

تفاوت نیپل با مغزی، بوشن و سردنده
نیپل، مغزی، بوشن و سردنده ممکن است از نظر ظاهری مشابه به نظر برسند، اما نوع رزوه و وظیفه آن‌ها یکسان نیست. تشخیص درست این اتصالات از انتخاب قطعه نامناسب و ایجاد نشتی یا ناسازگاری در زمان نصب جلوگیری می‌کند.
| قطعه | ساختار معمول اتصال | کاربرد اصلی | تفاوت مهم |
|---|---|---|---|
| نیپل | دو سر رزوه خارجی یا ترکیبی از رزوه و انتهای جوشی | اتصال دو قطعه دارای اتصال مادگی | معمولاً از قطعه‌ای کوتاه از لوله ساخته می‌شود |
| مغزی | دو سر رزوه خارجی با بخش میانی مناسب آچار | اتصال دو فیتینگ دارای رزوه داخلی | معمولاً بدنه فشرده‌تر و قسمت شش‌گوش دارد |
| بوشن | دو سر رزوه داخلی یا اتصال مادگی | اتصال دو لوله یا قطعه دارای رزوه خارجی | برخلاف نیپل، اتصال آن معمولاً از داخل است |
| سردنده | یک سر رزوه خارجی و یک سر مناسب جوشکاری | اتصال بخش جوشی خط به تجهیز رزوه‌ای | برای گذار میان اتصال جوشی و رزوه‌ای استفاده می‌شود |
تفاوت نیپل و مغزی استیل
نیپل و مغزی هر دو می‌توانند دارای دو رزوه خارجی باشند، اما ساختار و روش تولید آن‌ها الزاماً یکسان نیست. نیپل معمولاً از یک قطعه کوتاه لوله ساخته می‌شود و ممکن است در بخش میانی سطح صاف داشته باشد. مغزی غالباً دارای بخش شش‌گوش است تا با آچار نصب شود و در بعضی مدل‌ها به‌صورت یک اتصال فورج یا ماشین‌کاری‌شده تولید می‌شود.
در بازار ممکن است نام‌گذاری این دو قطعه به‌صورت یکسان یا متفاوت انجام شود. بنابراین هنگام سفارش، فقط به نام محصول اکتفا نکنید و سایز دو طرف، طول، جنس، رده و نوع رزوه را مشخص کنید.
تفاوت نیپل و بوشن استیل
تفاوت اصلی نیپل و بوشن در نوع رزوه آن‌هاست. نیپل دو سر دنده رایج دارای دو رزوه خارجی است، درحالی‌که بوشن دنده‌ای معمولاً دو اتصال داخلی دارد. به همین دلیل نیپل می‌تواند رابط میان دو بوشن یا دو فیتینگ مادگی باشد.
برای انتخاب بوشن باید علاوه بر جنس و سایز، یکسان یا تبدیلی‌بودن دو طرف اتصال نیز بررسی شود.
تفاوت نیپل و سردنده استیل
سردنده معمولاً یک سر رزوه خارجی و یک سر قابل‌جوشکاری دارد و برای اتصال یک تجهیز رزوه‌ای به خط جوشی استفاده می‌شود. بعضی از انواع نیپل یک سر دنده نیز ساختار مشابهی دارند؛ به همین دلیل این دو نام در بازار گاهی به جای یکدیگر به کار می‌روند.
برای جلوگیری از اشتباه، هنگام خرید باید نوع اتصال هر دو انتها، طول قطعه، رده، جنس و شیوه آماده‌سازی انتهای جوشی مشخص شود.
استانداردهای نیپل لوله
استاندارد نیپل به جنس، روش تولید، نوع رزوه و کاربرد آن بستگی دارد. درج یک استاندارد روی درخواست خرید به‌تنهایی کافی نیست و باید ویرایش استاندارد، متریال، ابعاد و الزامات پروژه نیز کنترل شوند.
استاندارد ASTM A733
استاندارد ASTM A733 الزامات نیپل‌های ساخته‌شده از کربن استیل و استنلس استیل آستنیتی را پوشش می‌دهد. دامنه این استاندارد شامل نیپل‌های فولادی جوشی و بدون‌درز، مدل‌های سیاه یا گالوانیزه و نیپل‌های استنلس استیل در سایزها و طول‌های مشخص است.
در این استاندارد موضوعاتی مانند جنس لوله اولیه، ابعاد، طول، رزوه، پوشش گالوانیزه و روش کنترل محصول مورد توجه قرار می‌گیرند. هنگام سفارش باید مشخص شود قطعه موردنظر دقیقاً بر اساس کدام ویرایش ASTM A733 درخواست می‌شود.
استاندارد ASME B1.20.1
ASME B1.20.1 یکی از استانداردهای مرجع برای ابعاد و کنترل رزوه‌های لوله‌ای اینچی مانند NPT است. اگر نیپل دارای رزوه NPT باشد، شکل، زاویه، گام و نحوه کنترل رزوه باید با الزامات مربوط هماهنگ باشد.
دو رزوه با قطر اسمی مشابه لزوماً با یکدیگر سازگار نیستند. برای مثال، اتصال رزوه NPT به BSP بدون بررسی مشخصات می‌تواند باعث درگیری ناقص دنده‌ها و افزایش احتمال نشتی شود.
استاندارد ASME B16.11
ASME B16.11 الزامات اتصالات فورج رزوه‌ای و ساکت‌ولد را از نظر رده فشاری، ابعاد، تلرانس، نشانه‌گذاری و متریال پوشش می‌دهد. این استاندارد بیشتر برای اتصالات فورج فشارقوی اهمیت دارد و نباید بدون بررسی، برای تمام نیپل‌های ساخته‌شده از لوله به‌عنوان استاندارد اصلی معرفی شود.
در پروژه‌های صنعتی، استاندارد ساخت نیپل، استاندارد رزوه و الزامات سیستم پایپینگ باید در کنار یکدیگر بررسی شوند. تأیید نهایی مشخصات نیز باید بر اساس مدارک فنی پروژه و نظر کارشناس انجام شود.
هنگام انتخاب و خرید نیپل به چه نکاتی توجه کنیم؟
انتخاب نیپل مناسب فقط بر اساس قطر اسمی انجام نمی‌شود. پیش از خرید باید مشخصات اتصال، شرایط کاری خط و سازگاری متریال بررسی شوند. مهم‌ترین معیارهای انتخاب عبارت‌اند از:
جنس نیپل
جنس قطعه باید با نوع سیال، دما، فشار و میزان خورندگی محیط سازگار باشد. کربن استیل برای بسیاری از کاربردهای صنعتی مناسب است، استنلس استیل در محیط‌های خورنده کاربرد بیشتری دارد و مدل‌های گالوانیزه یا برنجی نیز برای شرایط مشخص استفاده می‌شوند.
در صورت اتصال فلزات غیرهمجنس، احتمال خوردگی گالوانیکی نیز باید بررسی شود.
سایز اسمی
سایز اعلام‌شده برای نیپل معمولاً قطر اسمی لوله یا NPS است و لزوماً با قطر خارجی اندازه‌گیری‌شده برابر نیست. هر دو سر نیپل باید با سایز اتصالات مقابل هماهنگ باشند. در مدل تبدیلی، سایز هر طرف باید جداگانه در سفارش ذکر شود.
طول نیپل
طول نیپل بر فاصله نهایی دو اتصال اثر می‌گذارد. پیش از خرید باید مشخص شود طول اعلامی، طول کلی قطعه است یا فقط بخش بدون رزوه را نشان می‌دهد. این موضوع به‌خصوص برای کلوز نیپل، نیپل بشکه‌ای و مدل‌های سفارشی اهمیت دارد.
رده و ضخامت جداره
رده یا Schedule نشان‌دهنده ضخامت جداره برای یک سایز اسمی مشخص است. نیپل‌های رده 40، 80، 160 یا سایر ضخامت‌ها ظرفیت یکسانی ندارند و باید با مشخصات لوله و شرایط طراحی خط هماهنگ باشند.
رده بالاتر الزاماً برای تمام کاربردها انتخاب بهتری نیست. افزایش ضخامت می‌تواند قطر داخلی و سطح عبور سیال را کاهش دهد و باید در طراحی سیستم در نظر گرفته شود.
نوع رزوه
پیش از سفارش باید نوع رزوه مانند NPT یا BSP، تعداد رزوه‌ها، جهت آن و استاندارد مورد استفاده مشخص شود. یکسان‌بودن قطر ظاهری به معنی سازگاری دو رزوه نیست.
رزوه‌های قطعه باید از نظر کامل‌بودن دنده‌ها، پلیسه، ضربه‌خوردگی و تغییر شکل کنترل شوند. آب‌بندی اتصال نیز باید با روش و مواد مناسب همان سیستم انجام شود.

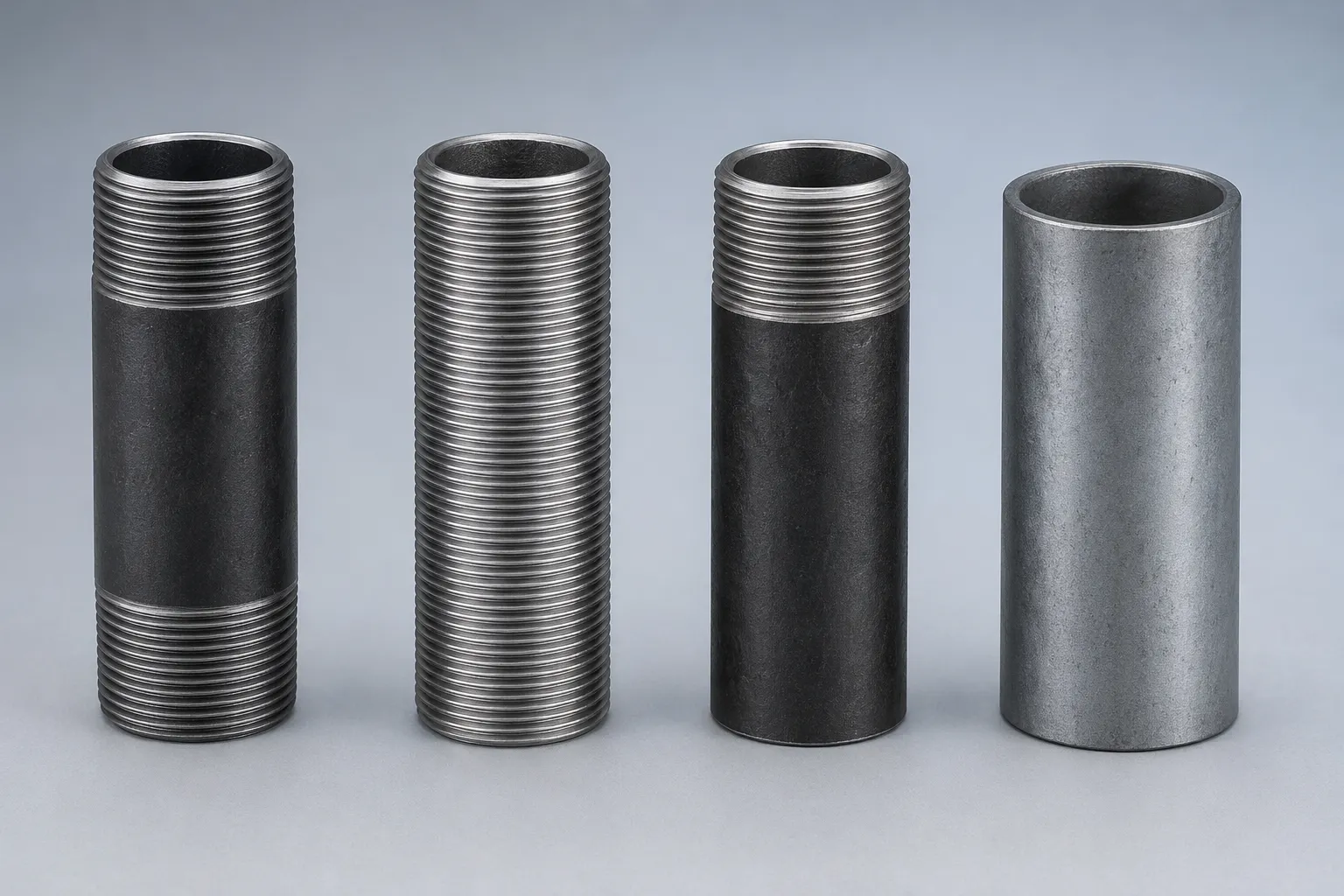

نوع اتصال دو سر
نیپل می‌تواند دو سر دنده، یک سر دنده، دو سر ساده یا دارای انتهای مناسب جوشکاری باشد. نوع اتصال هر دو طرف باید با قطعات مقابل و روش اجرای خط مطابقت داشته باشد.
اگر یک طرف خط جوشی و طرف دیگر رزوه‌ای است، استفاده از نیپل یا سردنده استیل مناسب باید بر اساس نقشه پایپینگ و مشخصات فنی انجام شود.
فشار و دمای کاری
تحمل واقعی نیپل فقط به جنس آن وابسته نیست. سایز، ضخامت جداره، روش تولید، نوع اتصال، استاندارد ساخت و کیفیت نصب نیز بر عملکرد قطعه اثر دارند.
برای خطوط فشارقوی، بخار، دمای بالا یا سیالات خطرناک نباید ظرفیت قطعه بر اساس ظاهر یا توضیح عمومی فروشنده تعیین شود. مشخصات فنی و مدارک محصول باید با الزامات مهندسی پروژه تطبیق داده شوند.
کیفیت ساخت و مدارک فنی
در زمان تحویل، موارد زیر بررسی شوند:
- تطابق جنس و سایز با سفارش؛
- سلامت و یکنواختی رزوه‌ها؛
- نبود ترک، له‌شدگی، پلیسه و خوردگی؛
- یکنواختی ضخامت و سطح داخلی؛
- کیفیت پوشش در مدل‌های گالوانیزه؛
- مشخص‌بودن روش تولید جوشی یا بدون‌درز؛
- تطابق مارکینگ و گواهی متریال با درخواست خرید.
در پروژه‌های حساس، دریافت MTC یا گواهی متریال و بررسی قابلیت ردیابی کالا اهمیت بیشتری دارد.

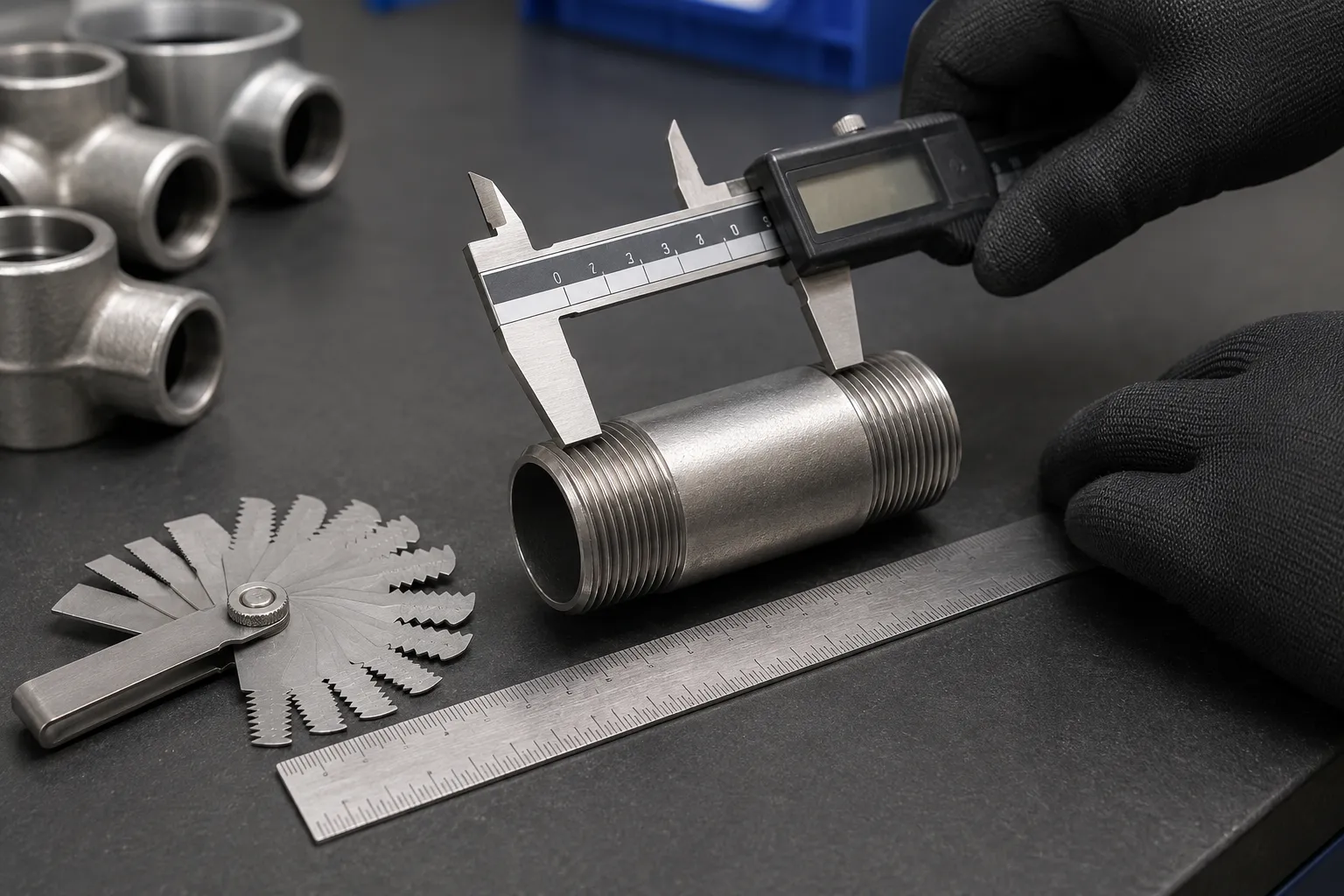

روش اندازه‌گیری نیپل لوله
برای اندازه‌گیری صحیح نیپل باید سایز اسمی، طول کلی، طول رزوه و قطر خارجی از یکدیگر تفکیک شوند.
اندازه‌گیری طول کلی
طول کلی نیپل فاصله میان انتهای دو طرف قطعه است. این اندازه را می‌توان با متر، خط‌کش صنعتی یا کولیس اندازه‌گیری کرد. در مدل دو سر دنده، طول کلی شامل قسمت‌های رزوه‌دار نیز می‌شود، مگر اینکه در نقشه یا سفارش تعریف دیگری ذکر شده باشد.
تعیین سایز اسمی
قطر خارجی اندازه‌گیری‌شده نباید مستقیماً به‌عنوان سایز اسمی اعلام شود. برای تعیین سایز باید قطر خارجی با جدول استاندارد لوله مقایسه شود. برای مثال، قطر خارجی یک نیپل با سایز اسمی یک اینچ دقیقاً یک اینچ نیست.
بررسی طول و نوع رزوه
طول رزوه از ابتدای دنده تا پایان بخش رزوه‌کاری‌شده اندازه‌گیری می‌شود. برای تشخیص دقیق NPT، BSP یا سایر رزوه‌ها بهتر است از گیج رزوه استفاده شود. بررسی چشمی یا اندازه‌گیری قطر به‌تنهایی برای تشخیص قطعی استاندارد رزوه کافی نیست.
اندازه‌گیری ضخامت جداره
در صورتی که دسترسی به انتهای باز قطعه وجود داشته باشد، ضخامت جداره را می‌توان با ابزار مناسب اندازه‌گیری و با جدول رده لوله مقایسه کرد. در پروژه‌های حساس ممکن است برای کنترل غیرمخرب ضخامت از ضخامت‌سنج اولتراسونیک استفاده شود.
جمع‌بندی؛ کدام نیپل برای خط مناسب است؟
نیپل رابطی کوتاه برای اتصال لوله‌ها، شیرآلات و فیتینگ‌هاست و می‌تواند به‌صورت دو سر دنده، یک سر دنده، جوشی، تمام‌رزوه، بشکه‌ای یا تبدیلی تولید شود. انتخاب مدل مناسب به جنس، سایز، طول، رده، نوع رزوه، فشار، دما و سیال خط بستگی دارد.
برای کاربردهای معمول نیز نباید صرفاً به نام «نیپل یک اینچ» اکتفا کرد؛ زیرا دو قطعه با سایز یکسان ممکن است از نظر جنس، ضخامت، طول یا استاندارد رزوه متفاوت باشند. ثبت کامل مشخصات در درخواست خرید، احتمال انتخاب اشتباه و ایجاد نشتی در زمان نصب را کاهش می‌دهد.
برای مشاهده قطعات مرتبط می‌توانید بخش اتصالات دنده‌ای استیل را بررسی کنید. در پروژه‌های صنعتی نیز بهتر است مشخصات نیپل و سایر اتصالات پیش از سفارش با نقشه پایپینگ، کلاس متریال و شرایط واقعی خط تطبیق داده شوند.
پرسش‌های متداول درباره نیپل لوله
نیپل چیست؟
نیپل قطعه‌ای کوتاه از لوله است که برای اتصال دو لوله، شیر یا فیتینگ استفاده می‌شود. رایج‌ترین نوع آن در هر دو سر دارای رزوه خارجی است و دو اتصال دارای رزوه داخلی را به یکدیگر متصل می‌کند.
نیپل در پایپینگ چه کاربردی دارد؟
نیپل برای اتصال دو فیتینگ مادگی، نصب شیرآلات و تجهیزات ابزار دقیق، افزایش کوتاه طول مسیر و ایجاد ارتباط میان بخش‌های رزوه‌ای و جوشی خط استفاده می‌شود. نوع نیپل باید با جنس، فشار، دما و نوع سیال هماهنگ باشد.
نیپل جوشی چیست؟
نیپل جوشی دارای یک یا دو انتهای مناسب جوشکاری است و برای ایجاد اتصال دائمی در خط به کار می‌رود. در برخی مدل‌ها یک سر قطعه قابل‌جوشکاری و سر دیگر رزوه‌دار است. جنس، رده و آماده‌سازی انتهای جوشی باید مطابق مشخصات پروژه انتخاب شوند.
نیپل دو سر دنده چیست؟
نیپل دو سر دنده در هر دو طرف دارای رزوه خارجی است و برای اتصال دو قطعه دارای رزوه داخلی مانند بوشن، شیر، زانو یا سه‌راهی استفاده می‌شود. نوع رزوه دو سر باید با اتصالات مقابل یکسان باشد.
کلوز نیپل چه تفاوتی با نیپل معمولی دارد؟
کلوز نیپل طول بسیار کوتاهی دارد و تقریباً تمام بدنه آن رزوه‌کاری شده است. در نیپل بشکه‌ای یا معمولی، بخشی از بدنه بین دو رزوه بدون دنده باقی می‌ماند. کلوز نیپل برای اتصال دو قطعه با کمترین فاصله ممکن مناسب است.
تفاوت نیپل و بوشن چیست؟
نیپل دو سر دنده معمولاً دارای دو رزوه خارجی است، اما بوشن دنده‌ای معمولاً دو رزوه داخلی دارد. نیپل داخل بوشن یا سایر اتصالات مادگی بسته می‌شود و می‌تواند دو قطعه دارای رزوه داخلی را به هم متصل کند.
تفاوت نیپل و مغزی چیست؟
هر دو قطعه ممکن است دارای دو رزوه خارجی باشند. نیپل معمولاً از یک قطعه کوتاه لوله ساخته می‌شود، اما مغزی اغلب بدنه فشرده‌تر و بخش میانی شش‌گوش برای گرفتن با آچار دارد. به دلیل تفاوت نام‌گذاری در بازار، مشخصات دو سر، طول و جنس قطعه باید هنگام سفارش اعلام شوند.
نیپل استیل 304 بهتر است یا 316؟
انتخاب میان 304 و 316 به شرایط خط بستگی دارد. استیل 316 معمولاً در برابر خوردگی حفره‌ای ناشی از کلریدها مقاومت بیشتری دارد، اما این ویژگی به معنی مناسب‌بودن آن برای تمام محیط‌های خورنده نیست. نوع سیال، غلظت، دما، فشار و شرایط محیطی باید بررسی شوند.
سایز نیپل چگونه اندازه‌گیری می‌شود؟
سایز نیپل بر اساس قطر اسمی لوله تعیین می‌شود و نباید قطر خارجی اندازه‌گیری‌شده را مستقیماً سایز اسمی در نظر گرفت. برای تشخیص صحیح باید قطر خارجی با جدول استاندارد لوله مقایسه شود. طول کلی و طول رزوه نیز جداگانه اندازه‌گیری می‌شوند.
آیا می‌توان رزوه NPT را به BSP متصل کرد؟
این دو سیستم رزوه از نظر زاویه، گام و شکل دنده یکسان نیستند و اتصال آن‌ها بدون بررسی فنی می‌تواند ناقص و مستعد نشتی باشد. برای اجرای مطمئن باید نوع رزوه هر دو قطعه مشخص و از اتصال یا تبدیل استاندارد سازگار استفاده شود.
نیپل گاز چیست؟
اصطلاح نیپل گاز معمولاً برای نیپلی به کار می‌رود که در خطوط گاز استفاده می‌شود، اما این نام به‌تنهایی مشخصات فنی قطعه را تعیین نمی‌کند. جنس، روش تولید، رده، نوع رزوه، فشار کاری و استاندارد موردنیاز باید بر اساس طراحی و الزامات خط گاز مشخص شوند.
