توضیحات

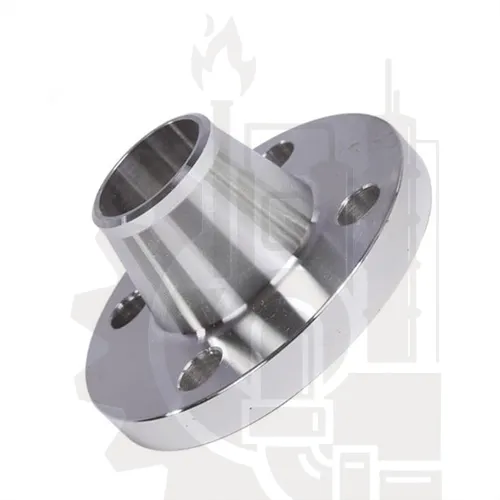

فلنج گلودار استیل چیست؟

فلنج گلودار استیل یا Weld Neck Flange یکی از مقاوم‌ترین و پرکاربردترین انواع فلنج در سیستم‌های پایپینگ صنعتی است که به دلیل طراحی خاص خود، برای خطوطی با فشار و دمای بالا مورد استفاده قرار می‌گیرد. وجود گردن مخروطی در این نوع فلنج باعث می‌شود تنش‌های ایجاد شده در محل اتصال به‌صورت یکنواخت در طول لوله توزیع شوند و احتمال ترک‌خوردگی یا نشتی به حداقل برسد.

به همین دلیل، در بسیاری از پروژه‌های حساس مانند پالایشگاه‌ها، صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و صنایع شیمیایی، مهندسان استفاده از فلنج گلودار استیل را نسبت به سایر مدل‌های فلنج ترجیح می‌دهند.

این محصول یکی از زیرمجموعه‌های فلنج استیل محسوب می‌شود و اگر قصد آشنایی با سایر مدل‌های استنلس استیل را دارید، پیشنهاد می‌شود ابتدا صفحه فلنج استیل را مطالعه کنید تا با تفاوت انواع فلنج‌های استیل آشنا شوید.

همچنین اگر به دنبال آشنایی کامل با ساختار، استانداردها و انواع فلنج هستید، صفحه فلنج می‌تواند دید جامع‌تری درباره این قطعه مهم در سیستم‌های لوله‌کشی صنعتی در اختیار شما قرار دهد.

چرا فلنج گلودار استیل یکی از بهترین انتخاب‌ها است؟

در پروژه‌های صنعتی، کیفیت محل اتصال اهمیت بسیار زیادی دارد. بسیاری از مشکلاتی که در خطوط انتقال سیالات ایجاد می‌شود، ناشی از انتخاب نامناسب فلنج یا استفاده از اتصالات غیراستاندارد است.

فلنج گلودار استیل به دلیل اتصال جوشی لب به لب (Butt Weld) و طراحی گردن مخروطی، یکی از مطمئن‌ترین روش‌های اتصال در خطوط انتقال محسوب می‌شود. این طراحی باعث می‌شود بارهای مکانیکی و تنش‌های ناشی از فشار، دما و ارتعاشات به شکل یکنواخت منتقل شوند و محل اتصال دچار تمرکز تنش نشود.

به همین دلیل در پروژه‌هایی که کوچک‌ترین نشتی می‌تواند خسارت‌های مالی یا ایمنی ایجاد کند، معمولاً این مدل فلنج انتخاب می‌شود.

در بسیاری از خطوط فرآیندی، فلنج گلودار در کنار سایر اتصالات استیل مانند زانو استیل، سه راهی استیل و تبدیل استیل استفاده می‌شود تا کل سیستم از نظر مقاومت در برابر خوردگی و استحکام مکانیکی عملکرد مناسبی داشته باشد.

مزایای فلنج گلودار استیل

استفاده از فلنج گلودار استیل مزایای متعددی دارد که باعث شده این محصول در بسیاری از پروژه‌های صنعتی به عنوان گزینه اول انتخاب شود.

✔ مقاومت بسیار بالا در برابر فشار

طراحی گردن مخروطی موجب انتقال مناسب تنش شده و این فلنج را برای خطوط فشار بالا مناسب می‌کند.

✔ کاهش احتمال نشتی

به دلیل اتصال جوشی لب به لب، احتمال ایجاد نشتی در محل اتصال نسبت به بسیاری از مدل‌های دیگر کمتر است.

✔ مقاومت عالی در برابر خوردگی

استفاده از استیل 304، 316 یا 316L باعث می‌شود این فلنج در محیط‌های مرطوب، شیمیایی و خورنده عملکرد بسیار مناسبی داشته باشد.

✔ مناسب برای دماهای بالا

این محصول در بسیاری از خطوط بخار و فرآیندهای دمای بالا مورد استفاده قرار می‌گیرد.

✔ عمر مفید طولانی

در صورت انتخاب صحیح متریال و نصب استاندارد، فلنج گلودار استیل سال‌ها بدون افت کیفیت قابل استفاده خواهد بود.

✔ مناسب برای صنایع حساس

صنایع غذایی، دارویی، شیمیایی و دریایی معمولاً به دلیل مقاومت بالای استیل، از این نوع فلنج استفاده می‌کنند.

کاربردهای فلنج گلودار استیل

فلنج گلودار استیل تقریباً در تمام صنایع سنگین و نیمه‌سنگین قابل استفاده است و انتخاب آن معمولاً به فشار کاری، دمای سیال و شرایط محیطی بستگی دارد.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• نیروگاه‌ها
• صنایع شیمیایی
• صنایع غذایی
• صنایع دارویی
• صنایع دریایی
• خطوط انتقال بخار
• خطوط انتقال آب صنعتی
• کارخانه‌های تولید مواد شیمیایی

در بسیاری از این پروژه‌ها، علاوه بر فلنج گلودار استیل از تجهیزاتی مانند شیر کشویی استیل، شیر گازی استیل و شیر توپی استیل نیز استفاده می‌شود تا کل سیستم از نظر متریال هماهنگ باشد و مقاومت بالایی در برابر خوردگی داشته باشد.

انواع فلنج گلودار استیل

فلنج‌های گلودار استیل بر اساس متریال، کلاس فشاری، استاندارد ساخت و سایز تولید می‌شوند.

از نظر متریال، رایج‌ترین مدل‌ها عبارت‌اند از:

• فلنج گلودار استیل 304
• فلنج گلودار استیل 316
• فلنج گلودار استیل 316L

از نظر کلاس فشاری نیز معمولاً در کلاس‌های زیر تولید می‌شوند:

• Class 150
• Class 300
• Class 600
• Class 900
• Class 1500

در صورتی که پروژه شما به مدل دیگری نیاز داشته باشد، می‌توانید سایر محصولات خانواده فلنج استیل را نیز بررسی کنید. همچنین اگر نوع اتصال متفاوتی مدنظر شماست، مدل‌هایی مانند فلنج اسلیپون استیل، فلنج کور استیل، فلنج ساکت ولد استیل، فلنج دنده ای استیل و فلنج تخت استیل نیز در پروژه‌های مختلف کاربرد فراوانی دارند.

تفاوت فلنج گلودار استیل با سایر انواع فلنج

انتخاب نوع فلنج تنها به جنس آن محدود نمی‌شود. هر مدل فلنج برای شرایط خاصی طراحی شده است و انتخاب اشتباه می‌تواند باعث افزایش هزینه‌های نصب، کاهش طول عمر سیستم و حتی ایجاد نشتی در خطوط انتقال شود.

به همین دلیل قبل از خرید، بهتر است تفاوت فلنج گلودار با سایر مدل‌های موجود در خانواده فلنج استیل را بشناسید.

تفاوت فلنج گلودار استیل و فلنج اسلیپون استیل

یکی از رایج‌ترین سوالات خریداران، تفاوت بین فلنج گلودار استیل و فلنج اسلیپون استیل است.

فلنج گلودار از طریق جوش لب به لب (Butt Weld) به لوله متصل می‌شود، در حالی که فلنج اسلیپون روی لوله قرار گرفته و از داخل و بیرون جوشکاری می‌شود.

به همین دلیل فلنج گلودار استحکام بیشتری داشته و برای خطوط با فشار و دمای بالا مناسب‌تر است.

در مقابل، فلنج اسلیپون به دلیل نصب آسان‌تر و هزینه کمتر، در پروژه‌هایی با فشار متوسط کاربرد بیشتری دارد.

اگر پروژه شما در صنایع نفت، گاز یا پتروشیمی اجرا می‌شود، معمولاً استفاده از فلنج گلودار استیل انتخاب مطمئن‌تری خواهد بود.

تفاوت فلنج گلودار استیل و فلنج کور استیل

برخلاف فلنج گلودار که برای اتصال دو بخش از سیستم لوله‌کشی استفاده می‌شود، فلنج کور استیل هیچ مسیر عبوری برای سیال ندارد و وظیفه آن مسدود کردن انتهای خطوط لوله یا تجهیزات است.

بنابراین این دو محصول از نظر کاربرد کاملاً متفاوت هستند و معمولاً در کنار یکدیگر در یک پروژه استفاده می‌شوند، نه به جای یکدیگر.

تفاوت فلنج گلودار استیل و فلنج ساکت ولد استیل

فلنج ساکت ولد استیل بیشتر در سایزهای کوچک و خطوط فشار بالا مورد استفاده قرار می‌گیرد.

در این مدل، لوله داخل فلنج قرار گرفته و سپس جوشکاری انجام می‌شود.

اما در فلنج گلودار، اتصال از طریق جوش لب به لب انجام می‌شود که استحکام بیشتری ایجاد می‌کند و برای سایزهای بزرگ‌تر مناسب‌تر است.

تفاوت فلنج گلودار استیل و فلنج دنده ای استیل

در شرایطی که امکان جوشکاری وجود نداشته باشد، معمولاً از فلنج دنده ای استیل استفاده می‌شود.

این مدل دارای رزوه داخلی بوده و مستقیماً روی لوله رزوه‌شده نصب می‌شود.

در مقابل، فلنج گلودار به دلیل اتصال جوشی، تحمل فشار و دمای بالاتری دارد و برای پروژه‌های حساس انتخاب مناسب‌تری است.

تفاوت فلنج گلودار استیل و فلنج تخت استیل

فلنج تخت استیل معمولاً در خطوطی با فشار پایین‌تر استفاده می‌شود و ساختار ساده‌تری نسبت به فلنج گلودار دارد.

اگرچه این مدل از نظر اقتصادی مقرون‌به‌صرفه‌تر است، اما برای خطوطی که فشار، دما یا ارتعاش بالایی دارند، استفاده از فلنج گلودار توصیه می‌شود.

تفاوت فلنج گلودار استیل 304 و 316

یکی از مهم‌ترین معیارهای انتخاب فلنج، نوع آلیاژ است.

پرکاربردترین متریال‌های این محصول، استیل 304 و استیل 316 هستند.

اگرچه هر دو مقاومت مناسبی در برابر خوردگی دارند، اما استیل 316 به دلیل وجود عنصر مولیبدن، عملکرد بسیار بهتری در محیط‌های خورنده دارد.

به همین دلیل در صنایع دریایی، شیمیایی و خطوطی که با مواد اسیدی یا آب شور سروکار دارند، معمولاً استیل 316 انتخاب می‌شود.

جدول مقایسه استیل 304 و 316

استانداردهای تولید فلنج گلودار استیل

یکی از نکات مهم هنگام خرید، توجه به استاندارد ساخت فلنج است.

فلنج‌های باکیفیت معمولاً مطابق استانداردهای بین‌المللی تولید می‌شوند تا از نظر ابعاد، ضخامت، محل سوراخ‌ها و تحمل فشار با سایر تجهیزات سازگار باشند.

رایج‌ترین استانداردها عبارت‌اند از:

• ASME B16.5
• ASME B16.47
• DIN
• EN 1092-1
• JIS

استفاده از فلنج‌های استاندارد باعث می‌شود در هنگام نصب با سایر تجهیزات مانند شیر کشویی استیل، شیر گازی استیل و سایر تجهیزات پایپینگ مشکلی ایجاد نشود.

کلاس‌های فشاری فلنج گلودار استیل

فلنج‌های گلودار بر اساس استاندارد ASME در کلاس‌های فشاری مختلف تولید می‌شوند.

انتخاب کلاس مناسب باید بر اساس فشار کاری، دمای سیال و مشخصات طراحی سیستم انجام شود.

راهنمای انتخاب فلنج گلودار استیل

قبل از خرید این محصول، بهتر است چند نکته مهم را بررسی کنید:

 نوع سیال

اگر سیال خاصیت خورندگی بالایی دارد، بهتر است از استیل 316 استفاده شود.

 فشار کاری

هرچه فشار سیستم بیشتر باشد، باید کلاس فشاری بالاتری انتخاب شود.

 دمای کاری

در خطوط بخار یا سیالات داغ، انتخاب متریال مناسب اهمیت زیادی دارد.

 استاندارد پروژه

برخی پروژه‌ها تنها استفاده از استانداردهای ASME یا DIN را مجاز می‌دانند.

 نوع اتصال

اگر پروژه شما نیاز به استحکام حداکثری دارد، فلنج گلودار گزینه مناسب‌تری نسبت به سایر مدل‌های فلنج استیل خواهد بود.

نکات مهم قبل از خرید فلنج گلودار استیل

قبل از ثبت سفارش، این موارد را بررسی کنید:

• سایز دقیق لوله
• کلاس فشاری مورد نیاز
• نوع متریال (304 یا 316)
• استاندارد ساخت
• نوع سطح آب‌بندی (RF، FF یا RTJ)
• برند تولیدکننده
• گواهینامه متریال (Mill Test Certificate)

بررسی این موارد باعث می‌شود فلنج انتخاب‌شده با سایر تجهیزات سیستم مانند اتصالات استیل و شیرآلات صنعتی کاملاً سازگار باشد و در زمان نصب یا بهره‌برداری با مشکل مواجه نشوید.

اشتباهات رایج هنگام خرید فلنج گلودار استیل

انتخاب فلنج مناسب تنها به سایز یا قیمت محدود نمی‌شود. بسیاری از مشکلاتی که در زمان نصب یا بهره‌برداری ایجاد می‌شوند، به دلیل انتخاب نادرست نوع فلنج، متریال یا کلاس فشاری هستند. آشنایی با اشتباهات رایج هنگام خرید، می‌تواند از تحمیل هزینه‌های اضافی و توقف خطوط تولید جلوگیری کند.

انتخاب نادرست متریال

یکی از رایج‌ترین اشتباهات، انتخاب استیل 304 برای محیط‌هایی است که در معرض مواد خورنده یا آب شور قرار دارند. در چنین شرایطی استفاده از استیل 316 باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.

اگر هنوز در انتخاب متریال مناسب تردید دارید، پیشنهاد می‌شود ابتدا صفحه فلنج استیل را بررسی کنید تا با تفاوت گریدهای مختلف استیل آشنا شوید.

توجه نکردن به کلاس فشاری

گاهی مشاهده می‌شود تنها بر اساس سایز لوله، فلنج انتخاب می‌شود؛ در حالی که کلاس فشاری یکی از مهم‌ترین عوامل در انتخاب فلنج است.

استفاده از فلنج کلاس 150 در سیستمی که نیاز به کلاس 600 یا 1500 دارد، علاوه بر کاهش ایمنی، احتمال آسیب به تجهیزات را نیز افزایش می‌دهد.

انتخاب اشتباه نوع فلنج

گاهی پروژه به فلنج گلودار استیل نیاز دارد اما به دلیل قیمت پایین‌تر، از فلنج اسلیپون استیل استفاده می‌شود.

این تصمیم شاید در ابتدا باعث کاهش هزینه خرید شود، اما در بلندمدت ممکن است هزینه تعمیرات و توقف خط تولید چندین برابر بیشتر باشد.

استفاده از فلنج غیراستاندارد

فلنج‌هایی که مطابق استانداردهای معتبر تولید نشده‌اند، ممکن است از نظر ضخامت، فاصله سوراخ‌ها یا سطح آب‌بندی با سایر تجهیزات همخوانی نداشته باشند.

در نتیجه هنگام نصب در کنار تجهیزاتی مانند شیر کشویی استیل یا سایر اتصالات، مشکلات متعددی ایجاد خواهد شد.

چک‌لیست انتخاب فلنج گلودار استیل

قبل از ثبت سفارش، این موارد را بررسی کنید:

✅ سایز لوله

✅ فشار کاری سیستم

✅ دمای سیال

✅ نوع سیال

✅ گرید استیل (304 یا 316)

✅ کلاس فشاری

✅ استاندارد ساخت

✅ نوع سطح آب‌بندی

✅ برند تولیدکننده

✅ کشور سازنده

چرا خرید فلنج گلودار استیل از تأمین‌کننده معتبر اهمیت دارد؟

کیفیت فلنج، مستقیماً بر عملکرد کل سیستم پایپینگ تأثیر می‌گذارد. استفاده از محصولات دارای استاندارد، متریال معتبر و ابعاد دقیق باعث می‌شود فرآیند نصب بدون مشکل انجام شده و احتمال نشتی یا خرابی تجهیزات به حداقل برسد.

در پروژه‌های صنعتی معمولاً علاوه بر فلنج گلودار استیل، تجهیزاتی مانند فلنج کور استیل، فلنج دنده ای استیل و فلنج ساکت ولد استیل نیز به کار می‌روند. انتخاب محصولات از یک تأمین‌کننده معتبر، هماهنگی بین این تجهیزات را افزایش داده و اجرای پروژه را ساده‌تر می‌کند.

سوالات متداول

فلنج گلودار استیل چه کاربردی دارد؟

فلنج گلودار استیل برای اتصال لوله‌ها و تجهیزات در خطوطی که فشار، دما یا تنش مکانیکی بالایی دارند استفاده می‌شود و یکی از مطمئن‌ترین انواع فلنج برای صنایع نفت، گاز، پتروشیمی و نیروگاهی است.

تفاوت فلنج گلودار و فلنج اسلیپون چیست؟

فلنج گلودار به روش جوش لب به لب به لوله متصل می‌شود و مقاومت بیشتری در برابر فشار و تنش دارد، در حالی که فلنج اسلیپون روی لوله قرار گرفته و از داخل و خارج جوشکاری می‌شود و معمولاً برای فشارهای پایین‌تر استفاده می‌شود.

فلنج گلودار استیل 304 بهتر است یا 316؟

اگر محیط کاری معمولی باشد، استیل 304 انتخاب مناسبی است. اما در محیط‌های خورنده، صنایع شیمیایی، دریایی یا خطوطی که با مواد اسیدی سروکار دارند، استیل 316 به دلیل مقاومت بالاتر گزینه مناسب‌تری خواهد بود.

فلنج گلودار برای چه کلاس‌های فشاری تولید می‌شود؟

این فلنج معمولاً در کلاس‌های 150، 300، 600، 900، 1500 و 2500 تولید می‌شود و انتخاب کلاس مناسب باید بر اساس فشار و دمای کاری انجام شود.

آیا فلنج گلودار استیل برای خطوط بخار مناسب است؟

بله، در صورت انتخاب متریال و کلاس فشاری مناسب، این نوع فلنج یکی از بهترین گزینه‌ها برای خطوط بخار و سیالات با دمای بالا محسوب می‌شود.

هنگام خرید فلنج گلودار استیل به چه نکاتی باید توجه کرد؟

بررسی سایز، کلاس فشاری، گرید استیل، استاندارد ساخت، نوع سطح آب‌بندی و شرایط کاری پروژه از مهم‌ترین عوامل انتخاب فلنج مناسب هستند.

جمع‌بندی

فلنج گلودار استیل یکی از مطمئن‌ترین و مقاوم‌ترین انواع فلنج برای استفاده در خطوط صنعتی است. طراحی ویژه این محصول باعث افزایش استحکام اتصال، کاهش احتمال نشتی و افزایش طول عمر سیستم‌های پایپینگ می‌شود.

اگر پروژه شما در شرایط فشار یا دمای بالا کار می‌کند، استفاده از فلنج گلودار استیل می‌تواند انتخابی مطمئن باشد. همچنین در صورت نیاز به سایر مدل‌ها، می‌توانید محصولات خانواده فلنج استیل مانند فلنج اسلیپون استیل، فلنج کور استیل، فلنج ساکت ولد استیل، فلنج دنده ای استیل و فلنج تخت استیل را نیز بررسی کنید تا مناسب‌ترین گزینه را برای پروژه خود انتخاب کنید.
