توضیحات

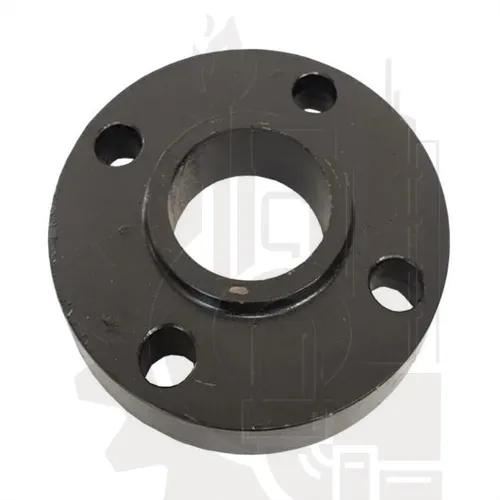

فلنج اسلیپون فولادی چیست؟
فلنج اسلیپون فولادی (Slip On Flange) یکی از پرکاربردترین انواع فلنج فولادی در سیستم‌های پایپینگ صنعتی است که برای اتصال لوله‌ها، شیرآلات و تجهیزات مختلف مورد استفاده قرار می‌گیرد.
در این نوع فلنج، لوله از داخل سوراخ فلنج عبور داده شده و پس از تنظیم موقعیت، از قسمت داخلی و خارجی جوشکاری می‌شود. این ساختار باعث می‌شود نصب فلنج نسبت به مدل‌هایی مانند فلنج گلودار فولادی ساده‌تر و سریع‌تر باشد.
به دلیل قیمت اقتصادی، نصب آسان و در دسترس بودن، فلنج اسلیپون یکی از انتخاب‌های رایج در پروژه‌های صنعتی، تأسیساتی و خطوط انتقال سیالات با فشار متوسط محسوب می‌شود.
این محصول معمولاً در کنار تجهیزاتی مانند شیر کشویی فولادی، شیر توپی فولادی، شیر سوزنی فولادی و سایر تجهیزات پایپینگ استفاده می‌شود.
نحوه عملکرد فلنج اسلیپون فولادی
ساختار فلنج اسلیپون نسبت به بسیاری از مدل‌های دیگر ساده‌تر است.
مراحل اتصال معمولاً به این صورت انجام می‌شود:
- لوله داخل سوراخ فلنج قرار می‌گیرد.
- موقعیت لوله نسبت به فلنج تنظیم می‌شود.
- فاصله مناسب برای جوشکاری بررسی می‌شود.
- جوش داخلی و خارجی انجام می‌شود.
- پس از کنترل کیفیت، اتصال وارد مدار می‌شود.
این روش نصب باعث می‌شود اجرای فلنج اسلیپون نسبت به فلنج گلودار فولادی سریع‌تر باشد و نیاز به دقت کمتری در آماده‌سازی لوله داشته باشد.
چرا فلنج اسلیپون فولادی پرکاربرد است؟
دلیل محبوبیت این محصول، ترکیب چند ویژگی مهم است:
- قیمت مناسب
- نصب آسان
- دسترسی بالا
- وزن کمتر نسبت به برخی مدل‌ها
- مناسب برای پروژه‌های عمومی
- قابلیت استفاده در سایزهای مختلف
در بسیاری از پروژه‌هایی که فشار و دما در محدوده متوسط قرار دارد، استفاده از فلنج اسلیپون می‌تواند از نظر اقتصادی انتخاب منطقی‌تری نسبت به فلنج‌های سنگین‌تر باشد.
مزایای فلنج اسلیپون فولادی
✔ نصب سریع و آسان
به دلیل ساختار Slip On، قرار دادن لوله داخل فلنج ساده‌تر است و فرآیند هم‌راستا کردن اتصال راحت‌تر انجام می‌شود.
✔ هزینه کمتر نسبت به فلنج گلودار
فرآیند تولید و نصب ساده‌تر باعث می‌شود قیمت این محصول معمولاً پایین‌تر از فلنج گلودار فولادی باشد.
✔ مناسب برای پروژه‌های عمومی
در بسیاری از خطوط انتقال آب، بخار، هوا و سیالات صنعتی غیر بحرانی استفاده می‌شود.
✔ تنوع سایز بالا
این فلنج در سایزهای مختلف تولید می‌شود و برای طیف وسیعی از پروژه‌ها قابل استفاده است.
✔ تعمیرات آسان‌تر
در بسیاری از پروژه‌ها، نصب و تعویض این نوع فلنج نسبت به مدل‌های پیچیده‌تر ساده‌تر است.
معایب فلنج اسلیپون فولادی
با وجود مزایای زیاد، این فلنج برای همه شرایط مناسب نیست.
| محدودیت | توضیح |
|---|---|
| تحمل فشار کمتر نسبت به گلودار | برای شرایط فوق بحرانی مناسب نیست |
| نیاز به جوشکاری | مانند فلنج دنده‌ای بدون جوش نیست |
| احتمال تمرکز تنش بیشتر | در فشارهای خیلی بالا محدودیت دارد |
| مناسب نبودن برای برخی خطوط حساس | در پروژه‌های بسیار حساس مدل‌های دیگر ترجیح داده می‌شوند |
کاربردهای فلنج اسلیپون فولادی
فلنج اسلیپون فولادی در صنایع مختلف کاربرد دارد.
مهم‌ترین کاربردها:
| صنعت | کاربرد |
|---|---|
| نفت و گاز | خطوط انتقال و تجهیزات جانبی |
| پتروشیمی | سیستم‌های فرآیندی |
| نیروگاه | خطوط آب و بخار |
| صنایع فولاد | خطوط انتقال سیالات |
| کارخانه‌ها | پایپینگ عمومی |
| تصفیه آب | خطوط انتقال آب صنعتی |
| تأسیسات | سیستم‌های لوله‌کشی |
انواع فلنج اسلیپون فولادی
فلنج‌های اسلیپون بر اساس متریال، کلاس فشاری و استاندارد دسته‌بندی می‌شوند.
فلنج اسلیپون ASTM A105
رایج‌ترین نوع فلنج اسلیپون فولادی است.
کاربردها:
- خطوط نفت و گاز
- بخار
- آب صنعتی
- تجهیزات فرآیندی
مزایا:
- استحکام مناسب
- قیمت اقتصادی
- موجودی بالا
فلنج اسلیپون ASTM A350 LF2
برای شرایط دمای پایین استفاده می‌شود.
کاربرد:
- صنایع برودتی
- مناطق سردسیر
- سیستم‌های با دمای پایین
کلاس‌های فشاری فلنج اسلیپون فولادی
این محصول در کلاس‌های مختلف تولید می‌شود.
| کلاس | کاربرد |
|---|---|
| Class 150 | خطوط فشار پایین و متوسط |
| Class 300 | کاربردهای صنعتی |
| Class 600 | فشار بالاتر |
| Class 900 | شرایط سخت‌تر |
انتخاب کلاس باید بر اساس فشار، دما و نوع سیال انجام شود.
فلنج اسلیپون فولادی برای چه پروژه‌هایی مناسب است؟
| شرایط پروژه | مناسب است؟ |
|---|---|
| خطوط آب صنعتی | ✅ |
| خطوط هوای فشرده | ✅ |
| سیستم‌های عمومی کارخانه | ✅ |
| فشار متوسط | ✅ |
| پروژه اقتصادی | ✅ |
| فشار و دمای بسیار بالا | ❌ |
| خطوط با تنش شدید | ❌ |
مقایسه سریع انواع فلنج فولادی
| نوع فلنج | کاربرد اصلی |
|---|---|
| فلنج گلودار فولادی | فشار و دمای بالا |
| فلنج اسلیپون فولادی | پروژه‌های اقتصادی و عمومی |
| فلنج کور فولادی | بستن انتهای خط |
| فلنج ساکت ولد فولادی | فشار بالا در سایز کم |
| فلنج دنده ای فولادی | بدون جوشکاری |
| فلنج تخت فولادی | خطوط ساده تأسیساتی |
تفاوت فلنج اسلیپون فولادی با سایر انواع فلنج
انتخاب نوع فلنج در یک سیستم پایپینگ باید بر اساس شرایط واقعی پروژه انجام شود. عواملی مانند فشار کاری، دمای سیال، نوع اتصال، هزینه اجرا و شرایط نگهداری روی انتخاب نهایی تأثیر مستقیم دارند.
فلنج اسلیپون فولادی به دلیل نصب آسان و قیمت اقتصادی، یکی از محبوب‌ترین گزینه‌ها در پروژه‌های صنعتی است؛ اما در شرایط بسیار سخت ممکن است مدل‌های دیگری مانند فلنج گلودار فولادی یا فلنج ساکت ولد فولادی عملکرد بهتری داشته باشند.
تفاوت فلنج اسلیپون فولادی و فلنج گلودار فولادی
این دو مدل بیشترین مقایسه را در پروژه‌های صنعتی دارند.
در فلنج گلودار فولادی، لوله به‌صورت مستقیم با فلنج جوش لب به لب (Butt Weld) می‌شود. وجود گردن مخروطی باعث انتقال بهتر تنش‌ها و کاهش تمرکز فشار در محل اتصال می‌شود.
اما در فلنج اسلیپون فولادی، لوله از داخل فلنج عبور کرده و سپس از قسمت داخلی و خارجی جوشکاری می‌شود. این روش نصب ساده‌تر و اقتصادی‌تر است.
جدول مقایسه فلنج اسلیپون و گلودار
| ویژگی | فلنج اسلیپون فولادی | فلنج گلودار فولادی |
|---|---|---|
| روش اتصال | Slip On + جوشکاری | Butt Weld |
| سرعت نصب | بیشتر | کمتر |
| هزینه اجرا | اقتصادی‌تر | بالاتر |
| تحمل تنش | متوسط | بسیار بالا |
| مناسب فشار بالا | محدود | عالی |
| مناسب خطوط حساس | متوسط | عالی |
| نیاز به هم‌راستایی دقیق | کمتر | بیشتر |
تفاوت فلنج اسلیپون فولادی و فلنج کور فولادی
این دو محصول کاربرد کاملاً متفاوتی دارند.
فلنج کور فولادی برای بستن انتهای خطوط لوله، مسدود کردن مسیرهای رزرو یا انجام تست‌های فشار استفاده می‌شود.
اما فلنج اسلیپون برای اتصال لوله‌ها و تجهیزات طراحی شده و دارای مسیر عبور سیال است.
به زبان ساده:
- فلنج اسلیپون = اتصال دو بخش سیستم
- فلنج کور = بستن یک بخش سیستم
تفاوت فلنج اسلیپون فولادی و فلنج ساکت ولد فولادی
هر دو مدل برای اتصال لوله استفاده می‌شوند، اما محدوده کاربرد آن‌ها متفاوت است.
فلنج ساکت ولد فولادی بیشتر برای خطوط فشار بالا با سایزهای کوچک استفاده می‌شود. در این مدل، لوله داخل سوکت فلنج قرار می‌گیرد.
در مقابل، فلنج اسلیپون برای پروژه‌های عمومی‌تر و سایزهای متنوع‌تر کاربرد دارد.
مقایسه فلنج اسلیپون و ساکت ولد
| ویژگی | فلنج اسلیپون فولادی | فلنج ساکت ولد فولادی |
|---|---|---|
| روش اتصال | جوش داخلی و خارجی | جوش سوکتی |
| هزینه | کمتر | بیشتر |
| نصب | ساده‌تر | تخصصی‌تر |
| سایز رایج | گسترده‌تر | بیشتر سایز کوچک |
| کاربرد اصلی | خطوط عمومی | خطوط فشار بالا |
تفاوت فلنج اسلیپون فولادی و فلنج دنده ای فولادی
تفاوت اصلی این دو مدل در روش اتصال است.
فلنج دنده ای فولادی بدون نیاز به جوشکاری و با اتصال رزوه‌ای نصب می‌شود.
این ویژگی باعث می‌شود در پروژه‌هایی که جوشکاری امکان‌پذیر نیست، گزینه مناسبی باشد.
اما فلنج اسلیپون معمولاً اتصال محکم‌تری ایجاد می‌کند و در بسیاری از پروژه‌های صنعتی انتخاب رایج‌تری است.
تفاوت فلنج اسلیپون فولادی و فلنج تخت فولادی
فلنج تخت فولادی معمولاً برای سیستم‌های کم‌فشار مانند خطوط آب و تأسیسات استفاده می‌شود.
فلنج اسلیپون اگرچه از نظر نصب مشابه است، اما در کلاس‌های فشاری بالاتر و کاربردهای صنعتی بیشتری مورد استفاده قرار می‌گیرد.
تفاوت فلنج اسلیپون ASTM A105 و A350 LF2
متریال یکی از مهم‌ترین پارامترها در انتخاب فلنج است.
فلنج اسلیپون ASTM A105
رایج‌ترین نوع فلنج کربن استیل است.
کاربردها:
- نفت و گاز
- بخار
- آب صنعتی
- خطوط فرآیندی
مزایا:
- قیمت مناسب
- دسترسی بالا
- استحکام خوب
فلنج اسلیپون ASTM A350 LF2
برای شرایط دمای پایین طراحی شده است.
کاربردها:
- صنایع برودتی
- مناطق سردسیر
- سیستم‌های LNG
- خطوط با دمای پایین
جدول مقایسه A105 و LF2
| ویژگی | ASTM A105 | ASTM A350 LF2 |
|---|---|---|
| کاربرد اصلی | دمای معمولی | دمای پایین |
| استحکام | بالا | بالا |
| مقاومت ضربه‌ای در سرما | معمولی | بهتر |
| کاربرد نفت و گاز | ✅ | ✅ |
| پروژه‌های برودتی | محدود | ✅ |
استانداردهای تولید فلنج اسلیپون فولادی
فلنج‌های اسلیپون مطابق استانداردهای مختلف تولید می‌شوند تا از نظر ابعاد و نصب با سایر تجهیزات سازگار باشند.
مهم‌ترین استانداردها:
- ASME B16.5
- ASME B16.47
- ASTM A105
- ASTM A350
- MSS SP-44
- DIN EN 1092-1
رعایت استاندارد اهمیت زیادی دارد، زیرا فلنج باید با تجهیزاتی مانند:
- شیر کشویی فولادی
- شیر توپی فولادی
- شیر صافی فولادی
- سایر اتصالات فولادی
هماهنگی داشته باشد.
کلاس‌های فشاری فلنج اسلیپون فولادی
این فلنج در کلاس‌های مختلف تولید می‌شود:
| کلاس فشاری | کاربرد |
|---|---|
| Class 150 | سیستم‌های عمومی |
| Class 300 | خطوط صنعتی |
| Class 600 | فشار بالاتر |
| Class 900 | شرایط سخت‌تر |
انتخاب کلاس مناسب باید بر اساس فشار، دما و نوع سیال انجام شود.
انواع سطح آب‌بندی فلنج اسلیپون فولادی
Raised Face (RF)
رایج‌ترین سطح آب‌بندی برای کاربردهای صنعتی.
مزایا:
- سازگاری بالا با گسکت‌ها
- استفاده گسترده در صنایع مختلف
Flat Face (FF)
برای تجهیزاتی که سطح تماس صاف دارند استفاده می‌شود.
راهنمای انتخاب فلنج اسلیپون فولادی
برای انتخاب صحیح، موارد زیر را بررسی کنید:
فشار کاری
برای فشارهای بسیار بالا، بهتر است گزینه‌هایی مانند فلنج گلودار فولادی بررسی شوند.
نوع سیال
سیالات خورنده یا خاص ممکن است نیاز به متریال‌های متفاوت داشته باشند.
سایز لوله
فلنج اسلیپون در سایزهای مختلف تولید می‌شود اما باید مطابق استاندارد پروژه انتخاب شود.
شرایط نصب
اگر سرعت نصب و کاهش هزینه اهمیت دارد، این فلنج گزینه مناسبی است.
هماهنگی تجهیزات
فلنج باید با:
- شیرآلات فولادی
- اتصالات فولادی
- تجهیزات فرآیندی
از نظر کلاس و استاندارد هماهنگ باشد.
اشتباهات رایج هنگام خرید فلنج اسلیپون فولادی
اگرچه فلنج اسلیپون فولادی یکی از پرکاربردترین و اقتصادی‌ترین انواع فلنج در صنایع مختلف است، اما انتخاب اشتباه آن می‌تواند باعث ایجاد مشکلاتی مانند نشتی، کاهش عمر اتصال، افزایش هزینه تعمیرات و حتی توقف خط تولید شود.
در ادامه مهم‌ترین اشتباهاتی که هنگام خرید این محصول اتفاق می‌افتد را بررسی می‌کنیم.
انتخاب فلنج اسلیپون فقط بر اساس قیمت
یکی از رایج‌ترین اشتباهات، انتخاب ارزان‌ترین گزینه بدون بررسی مشخصات فنی است.
دو فلنج اسلیپون فولادی ممکن است از نظر ظاهر مشابه باشند، اما از نظر:
- متریال
- استاندارد تولید
- کلاس فشاری
- کیفیت ماشین‌کاری
- ضخامت
تفاوت زیادی داشته باشند.
در پروژه‌های صنعتی، قیمت پایین‌تر همیشه به معنی انتخاب بهتر نیست.
استفاده از فلنج اسلیپون در شرایط بسیار بحرانی
فلنج اسلیپون فولادی برای بسیاری از خطوط صنعتی گزینه مناسبی است، اما در شرایطی مانند:
- فشار بسیار بالا
- دمای بسیار زیاد
- ارتعاش شدید
- سیکل‌های حرارتی مداوم
ممکن است گزینه ایده‌آلی نباشد.
در چنین شرایطی معمولاً بررسی فلنج گلودار فولادی توصیه می‌شود، زیرا انتقال تنش بهتری دارد.
انتخاب اشتباه کلاس فشاری
یکی از مهم‌ترین پارامترهای انتخاب فلنج، کلاس فشاری است.
به‌عنوان مثال، فلنج Class 150 و Class 600 حتی اگر سایز یکسانی داشته باشند، از نظر:
- ضخامت
- وزن
- تحمل فشار
- ابعاد پیچ‌ها
کاملاً متفاوت هستند.
انتخاب کلاس باید بر اساس فشار طراحی و دمای کاری انجام شود.
انتخاب متریال نامناسب
رایج‌ترین متریال فلنج اسلیپون فولادی، ASTM A105 است؛ اما این متریال برای همه شرایط مناسب نیست.
برای مثال:
| شرایط کاری | انتخاب مناسب |
|---|---|
| دمای معمولی | ASTM A105 |
| دمای پایین | ASTM A350 LF2 |
| فشار بالا و نیاز به استحکام بیشتر | ASTM A694 |
بی‌توجهی به کیفیت جوشکاری
یکی از نکات مهم در نصب فلنج اسلیپون، کیفیت جوش داخلی و خارجی است.
جوشکاری نامناسب می‌تواند باعث:
- ایجاد ترک
- کاهش استحکام اتصال
- نشتی در طول زمان
شود.
به همین دلیل در پروژه‌های حساس، کنترل کیفیت جوش اهمیت زیادی دارد.
انتخاب اشتباه سطح آب‌بندی
سطح آب‌بندی فلنج باید با نوع گسکت و شرایط کاری هماهنگ باشد.
انتخاب اشتباه می‌تواند باعث کاهش عملکرد اتصال شود.
رایج‌ترین Face ها:
| نوع سطح | کاربرد |
|---|---|
| RF | کاربردهای عمومی صنعتی |
| FF | تجهیزات با سطح صاف |
| RTJ | فشار و دمای بسیار بالا |
چک لیست خرید فلنج اسلیپون فولادی
قبل از خرید این موارد را بررسی کنید:
| مورد بررسی | اهمیت |
|---|---|
| سایز فلنج | ⭐⭐⭐⭐⭐ |
| کلاس فشاری | ⭐⭐⭐⭐⭐ |
| متریال (A105، LF2) | ⭐⭐⭐⭐⭐ |
| استاندارد تولید | ⭐⭐⭐⭐⭐ |
| ضخامت فلنج | ⭐⭐⭐⭐ |
| نوع سطح آب‌بندی | ⭐⭐⭐⭐⭐ |
| کیفیت ماشین‌کاری | ⭐⭐⭐⭐ |
| گواهی متریال (MTC) | ⭐⭐⭐⭐⭐ |
| کیفیت جوشکاری | ⭐⭐⭐⭐⭐ |
| سازگاری با تجهیزات پروژه | ⭐⭐⭐⭐⭐ |
چه زمانی فلنج اسلیپون فولادی بهترین انتخاب است؟
| شرایط پروژه | مناسب است؟ |
|---|---|
| خطوط آب صنعتی | ✅ |
| خطوط هوای فشرده | ✅ |
| سیستم‌های عمومی کارخانه | ✅ |
| فشار متوسط | ✅ |
| پروژه‌های اقتصادی | ✅ |
| خطوط فشار بسیار بالا | ❌ |
| تجهیزات با ارتعاش شدید | ❌ |
| سرویس‌های بسیار حساس | ❌ |
چه زمانی بهتر است فلنج اسلیپون فولادی استفاده نکنیم؟
گاهی مدل‌های دیگر عملکرد مناسب‌تری دارند.
| شرایط پروژه | گزینه مناسب‌تر |
|---|---|
| فشار و دمای بسیار بالا | فلنج گلودار فولادی |
| خطوط سایز کوچک فشار بالا | فلنج ساکت ولد فولادی |
| عدم امکان جوشکاری | فلنج دنده ای فولادی |
| بستن انتهای خط | فلنج کور فولادی |
| خطوط ساده تأسیساتی | فلنج تخت فولادی |
نکات نصب فلنج اسلیپون فولادی
نصب صحیح این فلنج تأثیر مستقیمی روی عملکرد آن دارد.
نکات مهم:
- قبل از نصب، سطح فلنج و لوله کاملاً تمیز شود.
- لوله باید به‌درستی داخل فلنج قرار گیرد.
- فاصله مناسب برای انبساط حرارتی رعایت شود.
- جوش داخلی و خارجی مطابق استاندارد انجام شود.
- پیچ‌ها به‌صورت ضربدری سفت شوند.
- از گسکت مناسب با فشار و دمای سیستم استفاده شود.
سوالات متداول
فلنج اسلیپون فولادی چیست؟
فلنج اسلیپون فولادی نوعی فلنج صنعتی است که لوله از داخل آن عبور کرده و پس از تنظیم، از داخل و خارج جوشکاری می‌شود. این فلنج به دلیل نصب آسان و قیمت مناسب در بسیاری از پروژه‌های پایپینگ استفاده می‌شود.
تفاوت فلنج اسلیپون و فلنج گلودار چیست؟
فلنج اسلیپون نصب ساده‌تر و قیمت پایین‌تری دارد، اما فلنج گلودار فولادی به دلیل اتصال Butt Weld و طراحی گردن مخروطی، برای فشار و تنش‌های بالاتر مناسب‌تر است.
فلنج اسلیپون ASTM A105 چه کاربردی دارد؟
این مدل یکی از رایج‌ترین انواع فلنج اسلیپون است و در خطوط نفت، گاز، بخار، آب صنعتی و بسیاری از سیستم‌های فرآیندی استفاده می‌شود.
آیا فلنج اسلیپون برای فشار بالا مناسب است؟
در کلاس‌های فشاری بالاتر نیز تولید می‌شود، اما برای شرایط فوق بحرانی معمولاً گزینه‌هایی مانند فلنج گلودار یا ساکت ولد بررسی می‌شوند.
فلنج اسلیپون فولادی در چه کلاس‌هایی تولید می‌شود؟
این محصول معمولاً در کلاس‌های 150، 300، 600 و در برخی موارد کلاس‌های بالاتر تولید می‌شود.
هنگام خرید فلنج اسلیپون چه اطلاعاتی لازم است؟
اطلاعات مورد نیاز:
- سایز
- کلاس فشاری
- متریال
- استاندارد
- نوع Face
- دمای کاری
- نوع سیال
جمع‌بندی
فلنج اسلیپون فولادی یکی از اقتصادی‌ترین و پرمصرف‌ترین انواع فلنج در سیستم‌های پایپینگ صنعتی است. نصب آسان، قیمت مناسب و تنوع بالا باعث شده این محصول در بسیاری از پروژه‌های نفت، گاز، آب صنعتی، نیروگاه‌ها و کارخانه‌ها مورد استفاده قرار گیرد.
با این حال، انتخاب صحیح آن نیازمند بررسی دقیق شرایط کاری است. برای خطوط فشار و دمای بسیار بالا، ممکن است فلنج گلودار فولادی گزینه مناسب‌تری باشد، در حالی که برای پروژه‌های عمومی و اقتصادی، فلنج اسلیپون انتخابی بسیار منطقی است.
نقد و بررسی‌ها
هنوز بررسی‌ای ثبت نشده است.
